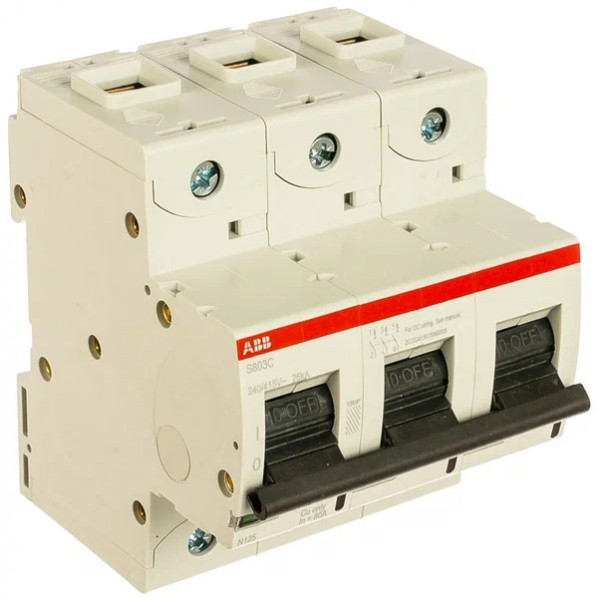

Автоматический выключатель ABB S803C 3P 32A C 25кА 2CCS883001R0324
Автоматический выключатель ABB S803C 3P 32A C 25кА 2CCS883001R0324 — это трёхполюсный автоматический выключатель модульного типа из промышленной серии S800C, предназначенный для защиты трёхфазных цепей от перегрузок и коротких замыканий. Благодаря высокой отключающей способности (25 кА) и характеристике отключения типа C, он идеально подходит для стандартных нагрузок в промышленности, коммерческом строительстве и энергетике.
Технические характеристики
ABB S800C
S803C-C32
3 (трёхполюсный)
32 А
C (5–10 × In — для стандартных нагрузок)
до 400/415 В (50/60 Гц)
до 500 В (если задействованы все полюса)
25 000 А (25 кА) при 400 В AC
8 кВ
50/60 Гц
IEC/EN 60947-2, IEC/EN 60898-1
10 000 циклов
6 000 циклов
| Значение |
| Серия |
| Модель |
| Количество полюсов |
| Номинальный ток (In) |
| Характеристика срабатывания |
| Номинальное напряжение (AC) |
| Номинальное напряжение (DC) |
| Отключающая способность (Icu) |
| Импульсное напряжение (Uimp) |
| Частота |
| Стандарты |
| Механический ресурс |
| Электрический ресурс |
Конструкция и установка
- Тип монтажа: на DIN-рейку 35 мм
- Тип клемм: винтовые (Cage Terminal)
- Сечение подключаемых проводников:
– жёсткие: до 70 мм²
– гибкие: до 50 мм²
- Момент затяжки клемм: 3,5 Н·м
- Габариты:
– Ширина: 81 мм (3 модуля по 27 мм)
– Высота: 95 мм
– Глубина: 82 мм
- Масса: около 0,73 кг
- Степень защиты корпуса: IP20 (в корпусе)
Условия эксплуатации
- Температура эксплуатации: от –25 °C до +60 °C
- Температура хранения: до –40 °C
- Климатическое исполнение: категория III (перенапряжения), класс загрязнения 3
Преимущества и особенности
- Высокая отключающая способность — 25 кА, подходит для цепей с высоким уровнем короткого замыкания
- Надёжная защита оборудования от перегрузок и коротких замыканий
- Характеристика С — универсальна для большинства стандартных потребителей (освещение, розетки, силовые цепи)
- Совместимость с аксессуарами ABB: сигнальные контакты, расцепители, моторные приводы и др.
- Компактный корпус — экономия пространства в распределительных щитах
- Соответствие международным стандартам безопасности
Области применения
- Распределительные щиты промышленных и коммерческих объектов
- Электрощитовые установки в офисах, ТЦ, логистических центрах
- Защита от перегрузок и КЗ в трёхфазных системах
- Применение в системах автоматизации
- Защита распределительных линий, двигателей, силового оборудования
Совместимые аксессуары (опционально):
- Расцепители минимального/максимального напряжения
- Независимые расцепители
- Сигнальные и вспомогательные контакты (OF, SD)
- Электроприводы (моторные выключатели)
- Замки, заглушки, проставки и прочие установочные принадлежности
Сертификация и соответствие:
- CE, EAC
- RoHS — безопасность для окружающей среды
- Сертификаты соответствия по стандартам:
– IEC 60947-2 (для промышленного применения)
– EN 60898-1 (для применения в жилом и коммерческом секторе)
Автоматический выключатель ABB S803C 3P 32A C 25кА 2CCS883001R0324 — это профессиональный автоматический выключатель с высокой надёжностью, разработанный для защиты трёхфазных цепей в промышленных и коммерческих установках. Его отличает высокая отключающая способность, простота монтажа, долговечность и совместимость с широким спектром аксессуаров.
