Автоматический выключатель ABB S803C 3P 25A (C) 25кА (4.5 мод.) 2CCS883001R0254

Автоматический выключатель ABB S803C 3P 25A (C) 25кА (4.5 мод.) 2CCS883001R0254

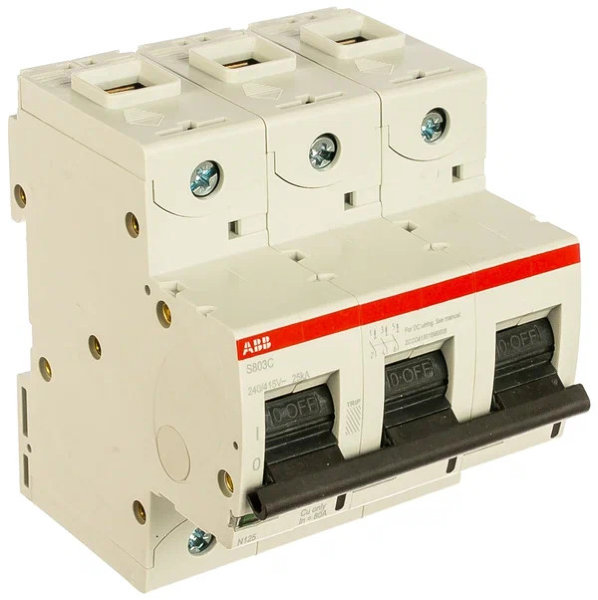

Автоматический выключатель ABB S803C 3P 25A (C) 25кА (4.5 мод.) 2CCS883001R0254 — это трёхполюсный модульный автоматический выключатель серии S800C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Он объединяет компактные размеры, высокую надёжность и высокую отключающую способность, что делает его оптимальным решением для промышленных, коммерческих и инфраструктурных объектов.

Технические характеристики:

• Серия: ABB S800C
• Тип устройства: автоматический выключатель (MCB — Miniature Circuit Breaker)
• Количество полюсов: 3 (три фазы)
• Номинальное рабочее напряжение (Ue):
  – до 415 В AC (50/60 Гц)
  – до 500 В DC (на 3 полюса)
• Номинальный ток (In): от 16 А до 125 А (в зависимости от модели: C16, C32, C63, C125 и др.)
• Характеристика срабатывания:
  – C — для стандартных нагрузок
  – D — для нагрузок с высокими пусковыми токами (двигатели, трансформаторы)
• Отключающая способность (Icu):
  – до 25 кА при 400 В AC
  – до 10 кА при 375 В DC
• Номинальное импульсное напряжение (Uimp): 8 кВ
• Стандарты:
  – IEC/EN 60898-1
  – IEC/EN 60947-2
  – UL 1077

Конструкция и монтаж:

• Монтаж: на стандартную DIN-рейку (35 мм)
• Тип клемм: винтовые клеммы типа cage terminal
• Сечение подключаемых проводников:
  – жёсткие: до 70 мм²
  – гибкие: до 50 мм²
• Момент затяжки клемм: 3,5 Н·м
• Габариты:
  – ширина: 81 мм (3 модуля по 27 мм)
  – глубина: 82 мм
  – высота: 95 мм
• Вес: ~0,73 кг

Условия эксплуатации:

• Рабочая температура: от –25 °C до +60 °C
• Степень защиты: IP20 (в корпусе)
• Категория перенапряжения: III
• Класс загрязнения: 3
• Механическая износостойкость: до 10 000 циклов
• Электрическая износостойкость: до 6 000 циклов

Преимущества:

• Высокая отключающая способность до 25 кА
• Компактный форм-фактор, подходящий для щитового оборудования
• Подходит для защиты цепей с высокими пусковыми токами (в варианте с характеристикой D)
• Надёжное тепловое и магнитное срабатывание
• Возможность дооснащения широким набором аксессуаров:
  – расцепители минимального/максимального напряжения
  – независимые расцепители
  – сигнальные контакты
  – моторные приводы

Области применения:

• Распределительные щиты и главные панели
• Промышленные автоматизированные системы
• Объекты с оборудованием, имеющим высокие пусковые токи (насосы, двигатели, компрессоры)
• Объекты коммерческой недвижимости и критической инфраструктуры
• Солнечные установки и системы постоянного тока

Примеры моделей:

Стандартные нагрузки
Высокие токи в коммерческих установках
Двигатели, трансформаторы
Главные панели, фидеры

Сертификаты и соответствие:

• CE, EAC, UL (в зависимости от модификации)
• Соответствие директивам RoHS
• Подходит для применения в системах согласно IEC/EN 61439

Аксессуары (опционально):

• Контакты состояния (OF), сигналы срабатывания (SD)
• Моторные приводы
• Блокировки, зажимы, разделители
• Расцепители минимального и минимакс напряжения

Заключение:

Автоматический выключатель ABB S803C 3P 25A (C) 25кА (4.5 мод.) 2CCS883001R0254 — это мощный трёхфазный автоматический выключатель, сочетающий в себе компактность, высокую отключающую способность и гибкость применения. Он идеален для промышленного и коммерческого сектора, обеспечивает надёжную защиту и может быть легко адаптирован к различным условиям эксплуатации с помощью большого набора аксессуаров.
