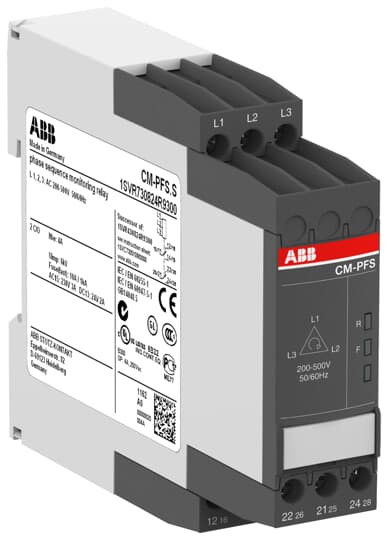

ABB CM-PFS.S Трехфазное реле контроля напряжения (контроль обрыва и чередования фаз) CM-PFS.S 3x200-500В AC, 2ПК 1SVR730824R9300
ABB CM-PFS.S Трехфазное реле контроля напряжения (контроль обрыва и чередования фаз) CM-PFS.S 3x200-500В AC, 2ПК 1SVR730824R9300
Реле CM-PFS.S относится к линейке трехфазных мониторов CM. Это реле работает с номинальным управляющим напряжением питания / трехфазным измерительным напряжением 200-500 В переменного тока и имеет выход 2 c / o с контактами, рассчитанными на 250 В / 4 А. CM-PFS.S контролирует потери фазы и последовательность фаз. Соответствующие пороговые значения фиксированы. В устройстве реализована технология резьбового соединения с двухкамерными соединительными клеммами.
Реле CM-PFS.S контролируют трехфазные сети на последовательность чередования фаз и обрыв фазы. При наличии всех трех фаз и корректном чередовании фаз выходное реле активируется (контакт замкнут) после истечения времени выдержки при включении ts. Если произошел обрыв фазы или нарушается последовательность чередования фаз, выходное реле немедленно обесточивается (контакт разомкнут). Когда реле активировано светится желтый светодиод (СИД). При использовании двигателей, которые продолжают работать после обрыва одной фазы на двух, реле CM-PFS определяет обрыв фазы, если обратное напряжение будет меньше 60% от номинального напряжения.
| Номин. напряжение питания цепи управления Us AC 50 Гц | 200 В |
| Номин. напряжение питания цепи управления Us постоян. тока DC | - В |
| Тип напряжения управления | AC (перемен.) |
| Диапазон напряжения | 200 В |
| Мин. задержка на включение | 0.5 с |
| Макс. задержка на включение | 0.5 с |
| Мин. задержка на отключение | 0 с |
| Макс. задержка на отключение | 0 с |
| Контроль чередования фаз | Да |
| Контроль обрыва фаз | Да |
| Контроль мин. напряжения | Нет |
| Контроль макс. напряжения | Нет |
| Контроль перекоса фаз | Нет |
| Тип электрического подключения | Винтовое соединение |
| Со съемными клеммами | Нет |
| Номин. напряжение питания цепи управления Us AC 60 Гц | 200 В |
| Количество нормально замкнутых (НЗ, NC, р) контактов | 0 |
| Количество нормально разомкнутых (НО, NO, з) контактов | 0 |
| Количество переключающих (перекидных) контактов | 2 |
| Ширина | 22.5 мм |
| Высота | 85.6 мм |
| Глубина | 103.7 мм |
