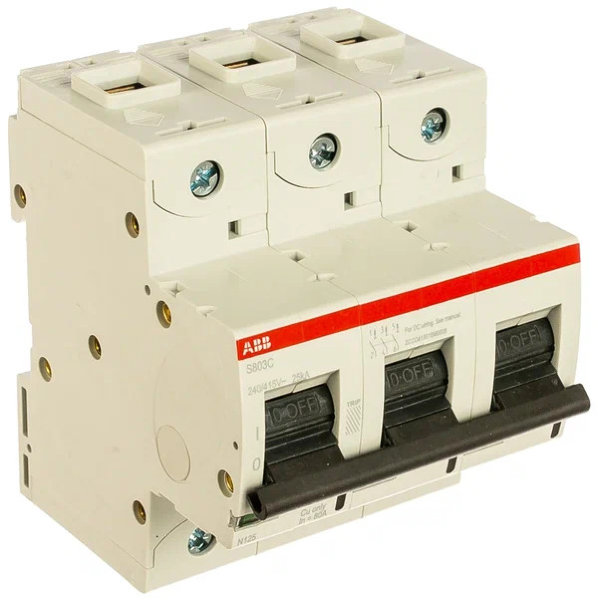

Автоматический выключатель ABB S803C C50 3P 50A (C) 25кА (4.5 мод.) 2CCS883001R0504

Автоматический выключатель ABB S803C 3P 50A (характеристика C, 25 кА) 2CCS883001R0504

Автоматический выключатель ABB S803C 3P 50A (характеристика C, 25 кА) 2CCS883001R0504— это трёхполюсный автоматический выключатель из профессиональной серии S800C, предназначенный для надёжной защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Благодаря высокой отключающей способности (до 25 кА) и универсальной характеристике срабатывания типа C, устройство оптимально подходит для широкого спектра промышленных и коммерческих применений.

Технические характеристики:

Производитель: ABB
Серия: S800C
Модель: S803C-C50
Количество полюсов: 3
Номинальный ток: 50 А
Характеристика срабатывания: C (5–10 × In)
Номинальное напряжение: до 400/415 В AC
Отключающая способность: до 25 кА (при 400 В AC)
Частота: 50/60 Гц
Тип монтажа: DIN-рейка 35 мм
Тип клемм: винтовые (Cage terminal)
Сечение проводников: до 70 мм²
Момент затяжки клемм: 3,5 Н·м
Степень защиты: IP20 (в корпусе)

Габариты и подключение

• Монтаж: на DIN-рейку 35 мм (стандартная установка)
• Ширина: 81 мм (3 модуля по 27 мм)
• Высота: 95 мм
• Глубина: 82 мм
• Тип клемм: винтовые зажимы (Cage terminals)
• Макс. сечение подключаемого кабеля:
  – Жёсткий: до 70 мм²
  – Гибкий: до 50 мм²
• Момент затяжки винтов: 3,5 Н·м
• Масса: ~0,73 кг
• Степень защиты: IP20 (в собранном состоянии)

Условия эксплуатации

• Температура работы: от –25 °C до +60 °C
• Температура хранения: до –40 °C
• Категория перенапряжения: III
• Класс загрязнения: 3
• Механический ресурс: до 10 000 циклов
• Электрический ресурс: до 6 000 циклов

Преимущества

• Номинальный ток 50 А — идеален для питания мощных потребителей
• Характеристика C — универсальна, подходит для освещения, розеток, двигателей
• Высокая отключающая способность — до 25 кА
• Компактный форм-фактор — 3 модуля
• Простота монтажа и подключения
• Надёжная и долговечная защита цепей
• Широкая совместимость с дополнительными модулями и аксессуарами ABB

Области применения

• Промышленные распределительные щиты
• Объекты коммерческой недвижимости (ТЦ, бизнес-центры)
• Электрораспределительные шкафы с высокими токами
• Защита трёхфазных электродвигателей и трансформаторов
• Автоматизированные линии, вентиляционные установки, насосные станции
• Энергетические и телекоммуникационные объекты

Совместимые аксессуары (опционально):

• Контакты сигнализации (OF, SD)
• Независимые расцепители
• Расцепители минимального/максимального напряжения
• Электроприводы (моторные модули)
• Механизмы блокировки, маркировки, разделители

Сертификация и соответствие:

• Соответствует стандартам IEC/EN 60947-2, EN 60898-1
• Маркировка: CE, EAC, RoHS
• Разрешено к применению в странах ЕС и СНГ

Автоматический выключатель ABB S803C 3P 50A 2CCS883001R0504 — это профессиональный автоматический выключатель, обеспечивающий надёжную защиту трёхфазных электрических цепей в условиях высоких нагрузок и повышенной потребляемой мощности. Устройство сочетает в себе компактность, высокую производительность, долговечность и совместимость с широким набором аксессуаров. Оптимальный выбор для ответственных промышленных и коммерческих объектов.
