Автоматический выключатель ABB S803C-3P 10A (C) 25кА (4.5 мод.) 2CCS883001R0104

Автоматический выключатель ABB S803C-3P 10A (C) 25кА (4.5 мод.) 2CCS883001R0104

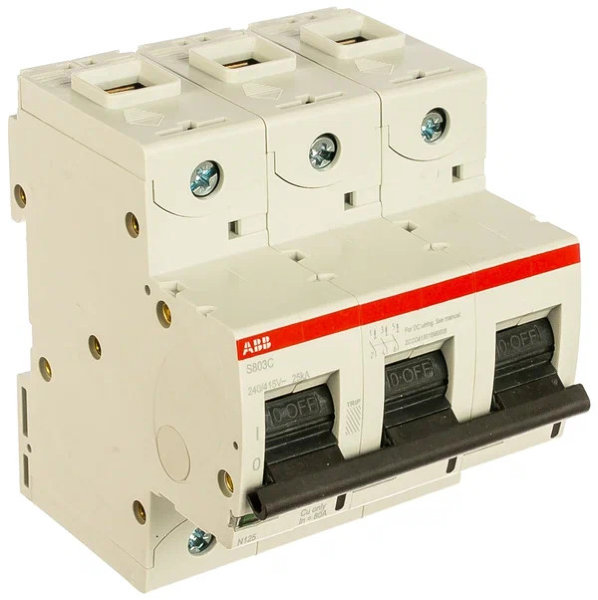

Автоматический выключатель ABB S803C-3P 10A (C) 25кА (4.5 мод.) 2CCS883001R0104 — это трёхполюсный автоматический выключатель из серии S800C, предназначенный для защиты электрических цепей от коротких замыканий и перегрузок в трёхфазных системах. Он применяется в промышленности, энергетике, коммерческих и инфраструктурных установках, где требуется высокая надёжность, устойчивость к токам короткого замыкания и возможность защиты мощных нагрузок.

Технические характеристики

• Серия: ABB S800C
• Тип изделия: автоматический выключатель (MCB)
• Модель: S803C-3P
• Количество полюсов: 3 (трёхфазный)
• Номинальный ток (In): от 16 А до 125 А (в зависимости от исполнения)
• Характеристика срабатывания: C (для умеренных пусковых токов)
• Номинальное рабочее напряжение (Ue):
  – до 400/415 В AC (50/60 Гц)
  – до 500 В DC (при подключении всех полюсов по полному напряжению)
• Отключающая способность (Icn/Icu):
  – до 25 кА при 400 В AC
  – до 10 кА при 375 В DC
• Номинальное импульсное выдерживаемое напряжение (Uimp): 8 кВ
• Механическая износостойкость: до 10 000 циклов
• Электрическая износостойкость: до 6 000 циклов

Конструкция и подключение

• Монтаж: на стандартную DIN-рейку 35 мм
• Тип клемм: винтовые зажимы (cage terminals)
• Максимальное сечение подключаемого кабеля:
  – жёсткий провод: до 70 мм²
  – гибкий провод: до 50 мм²
• Момент затяжки клемм: 3,5 Н·м
• Габариты (Ш × В × Г): 81 × 95 × 82 мм (3 модуля по 27 мм)
• Масса: около 0,73 кг
• Степень защиты: IP20 (в собранном виде в щите)

Условия эксплуатации

• Температура эксплуатации: –25 °C до +60 °C
• Температура хранения: –40 °C до +70 °C
• Категория перенапряжения: III
• Климатическое исполнение: устойчив к влажности и загрязнению (класс загрязнения 3)

Преимущества

• Высокая отключающая способность — до 25 кА
• Защита от токов короткого замыкания и перегрузок
• Быстрое и безопасное отключение цепи
• Надёжная работа при высоких токах
• Удобный монтаж и демонтаж на DIN-рейку
• Широкая совместимость с дополнительными аксессуарами
• Соответствие международным стандартам (IEC, UL, CE)

Применение

• Распределительные и вводные щиты
• Объекты энергетики и машиностроения
• Автоматизация производственных линий
• Здания с высокими пусковыми токами (лифты, HVAC, насосы)
• Солнечные электростанции и системы постоянного тока

Дополнительные аксессуары (по выбору):

• Контакты состояния (OF), сигнальные контакты (SD)
• Независимые и минимальные расцепители
• Электроприводы (моторные приводы для дистанционного включения/выключения)
• Устройства блокировки, пломбирования и маркировки
• Разделительные перегородки и приспособления для группировки

Сертификация и соответствие:

• Международные стандарты:
  – IEC/EN 60898-1
  – IEC/EN 60947-2
  – UL 1077, CSA
• Маркировка: CE, EAC
• Экологическая безопасность: соответствует требованиям RoHS

Заключение

Автоматический выключатель ABB S803C-3P 10A (C) 25кА (4.5 мод.) 2CCS883001R0104 — это высоконадежный промышленный автоматический выключатель с компактной конструкцией и повышенной отключающей способностью. Он обеспечивает эффективную защиту в трёхфазных цепях и отличается долговечностью, гибкостью применения и широкой возможностью дооснащения. Идеален для систем с высокими токами и повышенными требованиями к безопасности.
