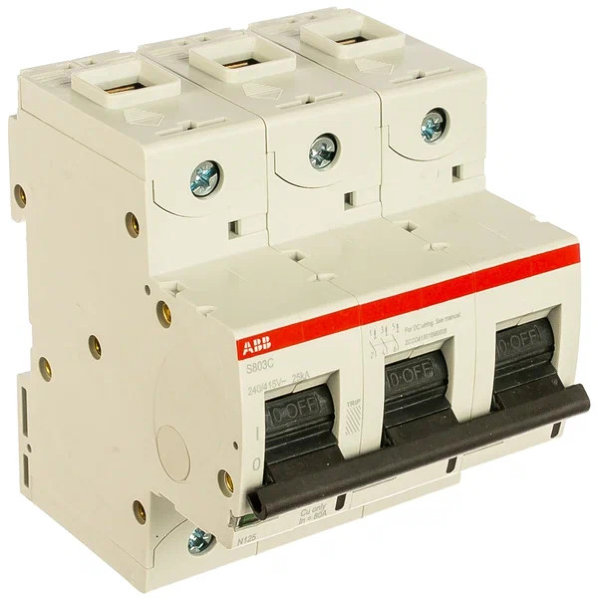

Автоматический выключатель ABB S803C-C25 (3P, 25A, характеристика C) 2CCS883001R0844
Автоматический выключатель ABB S803C-C25 (3P, 25A, характеристика C) 2CCS883001R0844 — это трёхполюсный модульный автоматический выключатель из промышленной серии S800C, предназначенный для защиты трёхфазных электрических цепей от токов короткого замыкания и перегрузок. Благодаря высокой отключающей способности и устойчивости к механическим и электрическим нагрузкам, он используется в распределительных щитах на объектах с повышенными требованиями к надёжности.
Технические характеристики:
- Производитель: ABB
- Серия: S800C
- Модель: S803C-C25
- Тип устройства: автоматический выключатель (MCB)
- Количество полюсов: 3
- Номинальный ток (In): 25 А
- Характеристика срабатывания: C (срабатывание при токах 5–10 × In — для стандартных нагрузок)
- Номинальное напряжение (Ue): – до 400/415 В AC (трёхфазное) – до 500 В DC (при правильном распределении нагрузки на полюса)
- Отключающая способность (Icn/Icu): – 25 кА при 400 В AC – 10 кА при 375 В DC
- Номинальное импульсное выдерживаемое напряжение (Uimp): 8 кВ
- Номинальная частота: 50/60 Гц
Конструкция и подключение:
- Монтаж: на стандартную DIN-рейку 35 мм
- Ширина: 3 модуля (по 27 мм каждый), итого 81 мм
- Высота: 95 мм
- Глубина: 82 мм
- Тип клемм: винтовые, cage terminal
- Максимальное сечение провода: – жёсткий: до 70 мм² – гибкий: до 50 мм²
- Момент затяжки клемм: 3,5 Н·м
- Масса: ~0,73 кг
- Степень защиты: IP20 (в установленном состоянии)
Условия эксплуатации:
- Температурный диапазон работы: от –25 °C до +60 °C
- Температура хранения: до –40 °C
- Класс загрязнения: 3
- Категория перенапряжения: III
- Механическая износостойкость: до 10 000 циклов
- Электрическая износостойкость: до 6 000 циклов
Преимущества:
- Высокая отключающая способность — до 25 кА, что позволяет использовать устройство в системах с высокими токами короткого замыкания
- Подходит для стандартных нагрузок: освещение, розеточные цепи, аппараты автоматики
- Компактный размер — экономит место в распределительном щите
- Быстрый монтаж на DIN-рейку
- Возможность дооснащения множеством модулей: сигнализация, дистанционное управление, блокировка и др.
- Надёжная защита от перегрузок и коротких замыканий
- Сертифицирован по международным стандартам
Области применения:
- Главные и распределительные щиты
- Промышленные установки
- Коммерческие здания
- Объекты с электродвигателями и стандартными нагрузками
- Автоматизация зданий
- Энергетические распределительные сети
Совместимые аксессуары:
- Сигнальные контакты (OF, SD)
- Независимые расцепители
- Минимальные/максимальные расцепители напряжения
- Моторные приводы
- Механизмы блокировки и маркировки
- Разделительные и монтажные элементы
Сертификация и стандарты:
- Соответствует стандартам: – IEC/EN 60947-2 – IEC/EN 60898-1
- Маркировка: CE, EAC
- Экологическая безопасность: соответствует RoHS
Заключение:
Автоматический выключатель ABB S803C-C25 (3P, 25A, характеристика C) 2CCS883001R0844 — это мощный трёхполюсный автоматический выключатель с номиналом 25 А, разработанный для защиты оборудования и кабелей в условиях, где требуется высокая надёжность и отключающая способность. Он идеально подходит для промышленных и коммерческих установок, где безопасность и устойчивость к перегрузкам являются критически важными параметрами.
