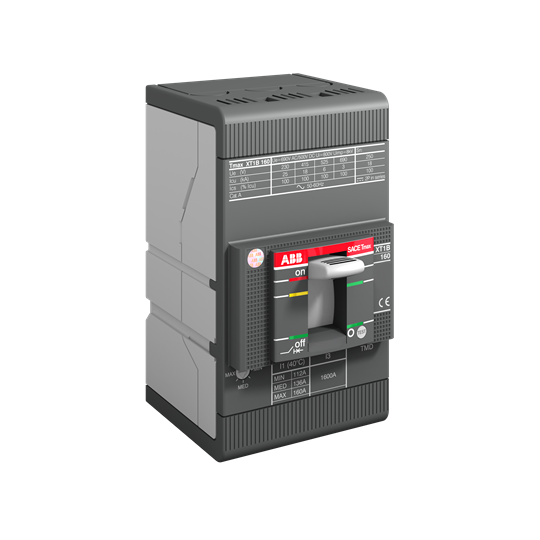

Автоматический выключатель ABB серии XT1B 160 TMD 32-450 3p F F 1SDA066802R1 представляет собой трёхполюсное устройство в литом корпусе, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Он широко применяется в системах распределения электроэнергии, обеспечивая надёжность и безопасность эксплуатации.

Основные характеристики:

• Номинальный ток (In): 32 А
• Номинальное рабочее напряжение (Ue): до 690 В AC / 500 В DC
• Номинальное напряжение изоляции (Ui): 800 В
• Номинальное импульсное выдерживаемое напряжение (Uimp): 8 кВ
• Номинальная частота: 50/60 Гц

Отключающая способность при коротком замыкании :

• 220 В AC: 25 кА
• 230 В AC: 25 кА
• 380 В AC: 18 кА
• 415 В AC: 18 кА
• 440 В AC: 15 кА
• 500 В AC: 8 кА
• 690 В AC: 3 кА

Конструкция и эксплуатационные характеристики:

• Количество полюсов: 3
• Тип расцепителя: термомагнитный (TMD) с диапазоном регулировки от 32 А до 450 А
• Электрическая износостойкость: 8000 циклов при 120 циклах в час
• Механическая износостойкость: 25000 циклов при 240 циклах в час
• Время отключения: 15 мс

Габаритные размеры и монтаж:

• Ширина: 76,2 мм
• Высота: 130 мм
• Глубина: 70 мм
• Вес: 1,1 кг

Дополнительные особенности:

• Степень защиты: IP20
• Диапазон рабочих температур: от -25°C до +70°C
• Соответствие стандартам: IEC 60947

Автоматический выключатель ABB серии XT1B 160 TMD 32-450 3p F F 1SDA066802R1 обеспечивает надёжную защиту электрических сетей, обладает высокой износостойкостью и соответствует международным стандартам качества. Его компактные размеры и высокая отключающая способность делают его оптимальным выбором для различных применений в системах распределения электроэнергии.
