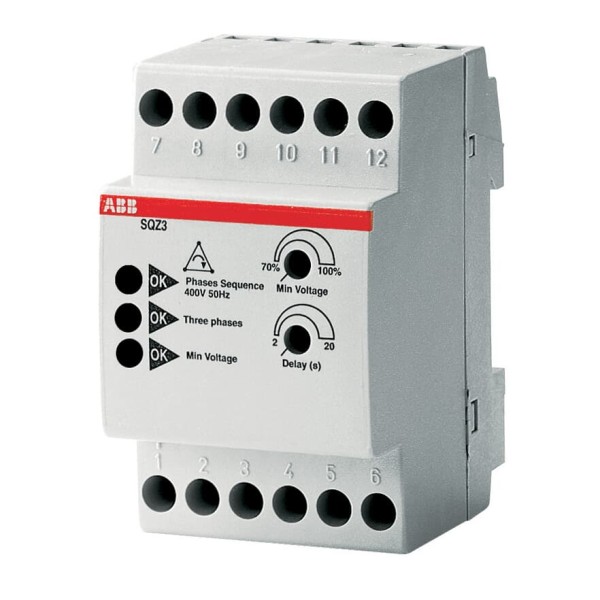

Модульное реле ABB SQZ3 перекоса фаз и падения напряжения 2CSM111310R1331

Модульное реле ABB SQZ3 перекоса фаз и падения напряжения 2CSM111310R1331

Реле SQZ3 выполняют следующие функции постоянного мониторинга трехфазных сетей 400 В переменного тока:

- чередование фаз;
- обрыв фаз;
- минимальное напряжение (выбирается в пределах от 70 % до 100 % Un).

Если обнаруживается одна из этих трех аварий, срабатывает выходной переключающий контакт.

При аварии по минимальному напряжению срабатывание происходит с задержкой, настраиваемой в пределах от 2 до 20 с.
Выходной контакт может коммутировать следующие устройства:
- звуковую аварийную сигнализацию,
- контакторы электродвигателей,
- дистанционные расцепители автоматических выключателей.

Технические характеристики:
Напряжение питания Un 400B (перем.)
Частота Гц 50/60
Коммутирующая способность контакта А 10 (cos=1)
Тип контакта 1ПК, 250 В
Диапазон настройки порога минимального напряжения % 70 –100 Un
Диапазон настройки задержки срабатывания с от 2 до 20 (только для аварии по мин. напряжению)
Степень защиты IP 20
Рабочая температура °C -10…+55
Потребляемая мощность Вт 1,5
Количество модулей - 3
