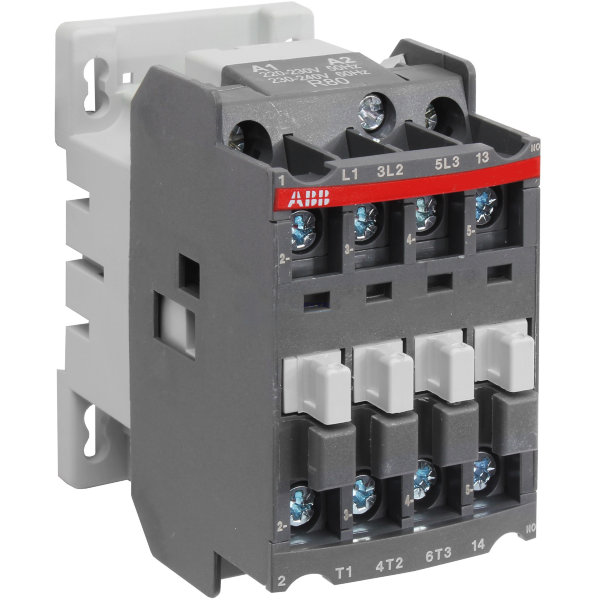

ABB AX18-30-10-80 (1SBL921074R8010): Компактный 3-полюсный DC-контактор с встроенными вспомогательными контактами и низковольтной катушкой
Контактор ABB AX18-30-10-80 с каталожным номером 1SBL921074R8010 — это надежный 3-полюсный электромагнитный контактор DC-типа с одним встроенным нормально открытым (NO) и одним нормально закрытым (NC) вспомогательным контактом, предназначенный для управления силовыми цепями постоянного тока в низковольтных системах. Он обеспечивает переключение нагрузок до 40 А в режиме DC-1 и контроль DC-моторов мощностью до 7,5 кВт при 220 В в режиме DC-3. Катушка управления с диапазоном 24-60 В DC и сверхнизким потреблением энергии делает его идеальным для батарейных, солнечных и автономных систем. Компактная конструкция с винтовыми клеммами и монтажом на DIN-рейку упрощает интеграцию в шкафы автоматики. Соответствует стандартам IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE, UKCA и EAC, с акцентом на безопасность в DC-приложениях.
Основные характеристики
- Номинальный рабочий ток: 40 А (DC-1, 24-220 В DC); 18 А (DC-3, 220 В DC).
- Номинальная мощность: 7,5 кВт (DC-3, 220 В); 4 кВт (DC-3, 110 В); 2,2 кВт (DC-3, 24/48/60 В).
- Напряжение: Основной цепи — до 440 В DC; цепи управления — 24-60 В DC.
- Контактная система: 3 главных полюса + 1 встроенный NO + 1 встроенный NC.
- Габариты: 45 × 91 × 86 мм (Ш × В × Г); вес 0,38 кг.
- Монтаж: DIN-рейка (TH35-15/7,5 по IEC 60715) или винты (2 × M4).
- Степень защиты: IP20 (клеммы).
- Частота операций: До 1200 циклов/час (DC-3); до 3600 циклов/час (механическая).
- Время срабатывания: 40–95 мс (замыкание); 11–95 мс (размыкание).
- Устойчивость к току КЗ: 450 А (1 с), 300 А (10 с).
- Температура эксплуатации: –40…+70 °C; хранение –60…+80 °C.
- Сертификаты: IEC/EN 60947-1/4-1, UL 60947-4-1, CSA C22.2, CE, UKCA, CCC, EAC.
Сферы применения
Контактор AX18-30-10-80 оптимизирован для DC-систем в промышленной и автономной энергетике:
- Управление DC-моторами: пуск, реверс, торможение в электромобилях, робототехнике, кранах и конвейерах (DC-3 до 7,5 кВт).
- Переключение резистивных нагрузок: контроль соленоидов, нагревателей и DC-цепей (DC-1 до 40 А).
- Автономные и резервные системы: UPS, солнечные инверторы, аккумуляторные хранилища, телекоммуникации.
- Транспорт и инфраструктура: железные дороги, лифты с DC-питанием, системы вентиляции.
- Специальные условия: высокая влажность, вибрация, частые циклы в изолированных DC-сетях.
Технические преимущества
- DC-оптимизация: магнитное гашение дуги для минимального износа в постоянном токе.
- Широкий диапазон катушки 24–60 В DC: совместим с батарейными системами без преобразователей.
- Встроенные вспомогательные контакты (1NO + 1NC): упрощение схем без внешних блоков.
- Энергоэффективность: низкое потребление для продления автономности источников питания.
- Высокая износостойкость: до 10 млн циклов, устойчивость к вибрациям (5–300 Гц, до 30 g).
- Модульная совместимость: интегрируется с реле перегрузки и блоками контактов ABB.
Не упустите шанс обновить вашу DC-систему надежным оборудованием от ABB по выгодной цене! Закажите контактор AX18-30-10-80 (1SBL921074R8010) прямо сейчас и получите быструю доставку, официальную гарантию и экспертную консультацию. Это оптимальное решение для стабильности и эффективности — оформите заказ сегодня и получите персональную скидку!
