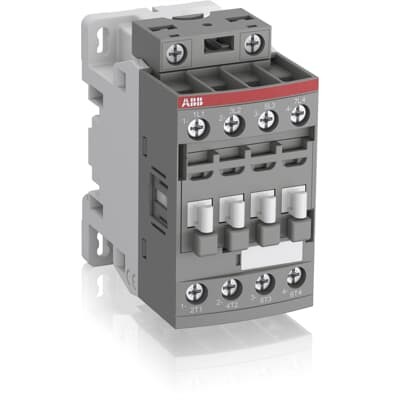

AF09-40-00-13 (код 1SBL137201R1300) — четырёхполюсный силовой контактор от ABB.
Описание
Контактор AF09-40-00-13 представляет собой высоконадежное коммутационное устройство с четырьмя нормально разомкнутыми (4 N.O.) силовыми контактами. Он предназначен для применения в системах управления и автоматизации, где требуется переключение нагрузок с номинальным напряжением до 690 В переменного тока или до 600 В по стандарту UL. Контактор оснащён винтовыми клеммами и рассчитан на стандартное монтажное крепление, что позволяет удобно интегрировать его в щитовые установки и распределительные шкафы.
Основные технические характеристики
- Номинальное рабочее напряжение силовой цепи: до 690 В AC (IEC) и до 600 В UL/CSA.
- Номинальный ток для категории AC-1: 25 А при 400 В.
- Номинальная мощность при категории AC-3 (управление асинхронными двигателями): до 4 кВт при 400 В.
- Управляющее напряжение катушки: диапазон 100-250 В AC/50-60 Гц или 100-250 В DC (для версии AF09-40-00-13).
- Встроенная защита от перенапряжения и возможность работы при значительных колебаниях управляющего напряжения.
- Температурный диапазон эксплуатации: от −40 °C до +70 °C, высота установки до 3000 м.
- Монтаж: винтовое крепление либо DIN-рейка (35×7,5 мм или 35×15 мм).
- Размеры: ширина ~45 мм, глубина ~77 мм, высота ~86 мм; масса около 0,27 кг.
- Количество полюсов и конфигурация: 4 полюса, 4 нормально разомкнутых контакта.
Преимущества
- Универсальность: широкий диапазон управляющего напряжения делает изделие пригодным для использования в различных региональных электрических сетях и системах управления.
- Надёжность: рассчитан на длительный срок эксплуатации и работу в тяжёлых условиях — высокая ударо- и виброустойчивость, высокая коммутационная ресурс.
- Компактность: малые габариты и масса позволяют экономить место в распределительном шкафу, упрощают монтаж и техническое обслуживание.
- Интеграция: наличие винтовых зажимов и стандартного крепления обеспечивает простоту установки в промышленных щитах и системах автоматизации.
- Гибкость применения: подходит для управления асинхронными двигателями, релейных группами нагрузок, распределительными щитами — идеальное решение для промышленного оборудования и автоматизированных систем.
Сферы применения
Контактор AF09-40-00-13 идеально подходит для:
- автоматизированных производственных линий и систем управления станками;
- управления электродвигателями до 4 кВт;
- распределительных шкафов и систем силового управления;
- применений с нестабильным питающим напряжением или промышленным оборудованием, где важно быстрое и надёжное переключение цепей.
Итог
Если вам требуется надежный, универсальный и компактный четырёхполюсный контактор с номиналом до 690 В и возможностью управления как AC, так и DC, то модель AF09-40-00-13 от ABB — превосходный выбор. Он сочетает в себе современную технологию катушки, широкие эксплуатационные допустимые режимы и удобство монтажа, что делает его оптимальным решением для современных автоматизированных систем и промышленного применения.
