ABB AF16-30-10-13 Контактор 3-х полюсный с катушкой управления 100-250B AC/DC

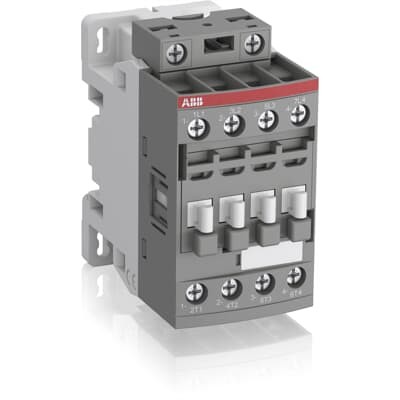

Контактор ABB AF16-30-01-13 (1SBL177001R1310): Надежный 3-полюсный контроллер для промышленной автоматики

Контактор ABB AF16-30-01-13 с каталожным номером 1SBL177001R1310 — это компактный 3-полюсный электромагнитный контактор с одним встроенным вспомогательным нормально закрытым контактом (1 NC) и винтовыми клеммами. Он предназначен для эффективного управления электродвигателями мощностью до 7,5 кВт при 400 В в режиме AC-3 и переключения неиндуктивных нагрузок до 40 А в режиме AC-1. С расширенным диапазоном напряжения катушки 100-250 В (50/60 Гц, AC/DC), контактор обеспечивает бесперебойную работу в условиях колебаний сети, минимизируя риски сбоев. Соответствует международным стандартам IEC/EN 60947-4-1, UL/CSA и другим, с компактным дизайном для легкой интеграции в шкафы управления.

Основные характеристики

• Номинальный рабочий ток: 40 А (AC-1, 690 В, 40 °C); 16 А (AC-3, 400 В, 60 °C).
• Номинальная мощность: 7,5 кВт (AC-3, 400/415/440 В); 4 кВт (AC-3, 220/230/240 В); 9 кВт (AC-3, 500/690 В).
• Напряжение: Основной цепи — до 690 В AC (IEC) / 600 В UL; цепи управления — 100-250 В AC/DC (50/60 Гц).
• Количество полюсов: 3 (3 нормально открытых контакта) + 1 встроенный вспомогательный контакт (NC).
• Габариты: Ширина 45 мм, высота 91 мм, глубина 86 мм; вес 0,38 кг.
• Монтаж: На DIN-рейку (TH35-15/7,5 по IEC 60715) или винты (2x M4).
• Степень защиты: IP20 (клеммы по IEC 60529).
• Частота переключений: До 1200 циклов/час (электрическая, AC-3); до 3600 циклов/час (механическая).
• Время срабатывания: 40-95 мс (включение); 11-95 мс (выключение).
• Устойчивость к короткому замыканию: 450 А (1 с); 300 А (10 с).
• Рабочая температура: От -40 °C до +70 °C (эксплуатация); от -60 °C до +80 °C (хранение).
• Соответствие стандартам: IEC/EN 60947-1/4-1, UL 60947-4-1, CAN/CSA C22.2 No. 60947-4-1, CE, UKCA, CCC, EAC.

Сферы применения

Контактор ABB AF16-30-01-13 идеально подходит для задач промышленной автоматизации и энергетики, где требуется надежное управление средними нагрузками. Основные сферы:

• Управление электродвигателями: Пуск, остановка и реверс асинхронных моторов в системах вентиляции, насосах, конвейерах и оборудовании для обработки материалов (режим AC-3 до 7,5 кВт).
• Переключение резистивных нагрузок: Контроль нагревателей, освещения и неиндуктивных цепей (режим AC-1 до 40 А).
• Промышленные комплексы: В машиностроении, металлургии, пищевой и химической промышленности, а также в системах HVAC для распределительных панелей.
• Автоматизированные производства: Интеграция в шкафы управления с высокой частотой операций и требованиями к компактности.

Технические преимущества

Этот контактор оснащен встроенной защитой от перенапряжений и широким диапазоном катушки, что позволяет обойтись без дополнительных стабилизаторов. Низкий уровень шума и вибрации (до 5 г) обеспечивает комфортную эксплуатацию, а коррозионностойкие материалы корпуса гарантируют долговечность в агрессивных средах. Винтовые клеммы упрощают монтаж проводов сечением до 10 мм², а модульная конструкция совместима с реле перегрузки и дополнительными блоками контактов ABB. Сертификация UL/CSA расширяет возможности для глобальных проектов.
