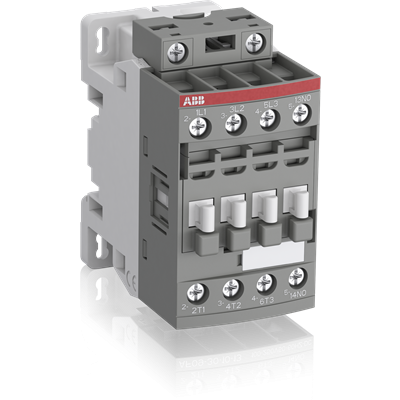

Контактор ABB AF09-30-10-11 (1SBL137001R1110): Универсальный 3-полюсный контактор с встроенными контактами
Контактор ABB AF09-30-10-11 с каталожным номером 1SBL137001R1110 — это высоконадёжный 3-полюсный электромагнитный контактор с одним встроенным нормально открытым (NO) и одним нормально закрытым (NC) вспомогательным контактом. Предназначен для управления электродвигателями мощностью до 4 кВт при 400 В (режим AC-3) и переключения неиндуктивных нагрузок до 25 А (режим AC-1). Широкий диапазон напряжения катушки 24–60 В (50/60 Гц, AC/DC) обеспечивает стабильную работу в сетях с нестабильным питанием. Компактная конструкция, винтовые клеммы и степень защиты IP20 делают его идеальным для установки в распределительных шкафах. Соответствует стандартам IEC/EN 60947-4-1, UL 60947-4-1, CSA и другим международным нормам.
Основные характеристики
- Номинальный рабочий ток: 25 А (AC-1, 690 В, 40 °C); 9 А (AC-3, 400 В, 60 °C).
- Номинальная мощность двигателя: 4 кВт (400/415/440 В, AC-3); 2,2 кВт (220/230/240 В, AC-3); 5,5 кВт (500/690 В, AC-3).
- Напряжение: – Основная цепь: до 690 В AC (IEC), 600 В (UL); – Катушка управления: 24–60 В AC/DC (50/60 Гц).
- Контактная система: 3 главных полюса (NO) + 1 встроенный вспомогательный NO + 1 встроенный NC.
- Габариты: 45 × 86 × 77 мм (Ш × В × Г); вес 0,27 кг.
- Монтаж: DIN-рейка (TH35-15/7,5 по IEC 60715) или винты (2 × M4).
- Степень защиты: IP20 (клеммы).
- Частота операций: до 1200 циклов/час (AC-3); до 3600 циклов/час (механическая).
- Время срабатывания: 40–95 мс (замыкание); 11–95 мс (размыкание).
- Устойчивость к току КЗ: 150 А (0,1 с), 100 А (1 с).
- Температура эксплуатации: –40…+70 °C (без реле перегрузки); хранение –60…+80 °C.
- Сертификаты: IEC/EN 60947-1/4-1, UL 60947-4-1, CSA C22.2, CE, UKCA, CCC, EAC.
Сферы применения
Контактор AF09-30-10-11 применяется в системах автоматизации и управления низковольтными цепями:
- Пуск и реверс электродвигателей: насосы, вентиляторы, компрессоры, конвейеры, станки (AC-3 до 4 кВт).
- Управление нагревателями и освещением: резистивные и слабоиндуктивные нагрузки (AC-1 до 25 А).
- Промышленные шкафы управления: машиностроение, пищевая и химическая промышленность, системы HVAC.
- Коммерческие объекты: лифты, эскалаторы, системы кондиционирования, резервные схемы.
- Сети с низким напряжением питания: идеален для 24 В и 48 В систем управления (например, в автоматике зданий).
Технические преимущества
- Широкий диапазон катушки 24–60 В AC/DC — не требует дополнительных трансформаторов.
- Встроенные вспомогательные контакты (1NO + 1NC) — упрощают схемы без дополнительных блоков.
- Низкое энергопотребление — до 50 % экономии по сравнению с традиционными контакторами.
- Высокая вибро- и ударостойкость (5–300 Гц, до 30 g) — надёжность в тяжёлых условиях.
- Компактность и модульность — совместим с реле перегрузки, блоками контактов и аксессуарами ABB.
- Простота подключения — винтовые клеммы под провод до 6 мм².
Закажите контактор ABB AF09-30-10-11 (1SBL137001R1110) по выгодной цене прямо сейчас! Получите оригинальное оборудование с гарантией производителя, быструю доставку по России и СНГ, а также профессиональную консультацию по подбору и интеграции. Это проверенное решение для вашей автоматики — не упустите возможность повысить надёжность системы с минимальными затратами!
