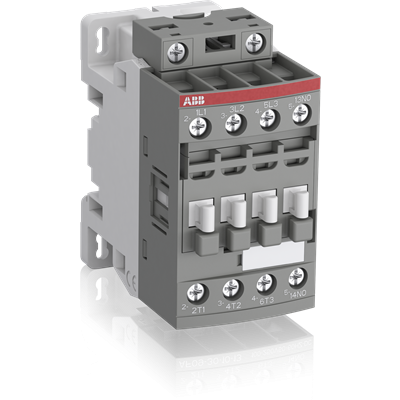

ABB AF09-30-01-13 Контактор 3-х полюсный с катушкой управления 100-250B AC/DC

Контактор ABB AF09-30-01-13 (1SBL137001R1301): Компактное решение для управления электродвигателями

Контактор ABB AF09-30-01-13 с каталожным номером 1SBL137001R1301 — это надежный 3-полюсный электромагнитный контактор с одним встроенным вспомогательным контактом (1 NC) и винтовыми клеммами, предназначенный для управления силовыми цепями до 690 В AC (IEC) или 600 В UL. Этот универсальный компонент идеально подходит для контроля моторов мощностью до 4 кВт при 400 В в режиме AC-3 и переключения нагрузок до 25 А в режиме AC-1. С широким диапазоном напряжения катушки 100-250 В (50/60 Гц, AC/DC), он обеспечивает стабильную работу в нестабильных сетях, минимизируя простои. Контактор соответствует строгим международным стандартам, включая IEC/EN 60947-4-1, UL и CSA, и отличается компактным дизайном для удобного монтажа в шкафах автоматики.

Основные характеристики

• Номинальный рабочий ток: 25 А (AC-1, 690 В, 40 °C); 9 А (AC-3, 400 В, 60 °C).
• Номинальная мощность: 4 кВт (AC-3, 400/415/440 В); 2,2 кВт (AC-3, 220/230/240 В); 5,5 кВт (AC-3, 500/690 В).
• Напряжение: Основной цепи — до 690 В AC (IEC) / 600 В UL; цепи управления — 100-250 В AC/DC (50/60 Гц).
• Количество полюсов: 3 (3 нормально открытых контакта) + 1 встроенный вспомогательный контакт (NC).
• Габариты: Ширина 45 мм, высота 86 мм, глубина 77 мм; вес 0,27 кг.
• Монтаж: На DIN-рейку (TH35-15/7,5 по IEC 60715) или винты (2x M4).
• Степень защиты: IP20 (клеммы по IEC 60529).
• Частота переключений: До 1200 циклов/час (электрическая, AC-3); до 3600 циклов/час (механическая).
• Время срабатывания: 40-95 мс (включение); 11-95 мс (выключение).
• Устойчивость к короткому замыканию: 150 А (0,1 с); 100 А (1 с).
• Рабочая температура: От -40 °C до +70 °C (эксплуатация без реле перегрузки); от -60 °C до +80 °C (хранение).
• Соответствие стандартам: IEC/EN 60947-1/4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, CE, UKCA, CCC, EAC.

Сферы применения

Контактор ABB AF09-30-01-13 применяется в системах промышленной автоматизации для надежного управления нагрузками в низковольтных сетях. Основные области:

• Управление трехфазными электродвигателями: Пуск, остановка и реверс асинхронных моторов в насосных станциях, вентиляционных системах, конвейерах и компрессорах (режим AC-3 до 4 кВт).
• Переключение неиндуктивных или слабоиндуктивных нагрузок: Контроль нагревателей, освещения и резистивных цепей в режиме AC-1 до 25 А.
• Промышленные и коммерческие установки: В машиностроении, пищевой промышленности, системах HVAC, лифтах и эскалаторах для интеграции в панели управления.
• Автоматизированные процессы: Подходит для применения в условиях нестабильного напряжения, где требуется встроенная защита от помех и высокая частота операций.

Технические преимущества

Контактор выделяется встроенной защитой от перенапряжений, широким диапазоном контрольного напряжения и возможностью расширения за счет дополнительных вспомогательных контактов. Компактные размеры и низкое энергопотребление катушки (до 50% экономии) обеспечивают энергоэффективность, а устойчивость к вибрациям (5-300 Гц) и ударам (до 30 g) гарантирует надежность в harsh условиях. Материалы корпуса устойчивы к коррозии, а винтовые клеммы упрощают подключение проводов сечением до 6 мм².

Не упустите шанс обновить вашу систему автоматики качественным оборудованием от ABB по привлекательной цене! Закажите контактор AF09-30-01-13 (1SBL137001R1301) сегодня и воспользуйтесь оперативной доставкой, официальной гарантией и специальными предложениями. Это оптимальное вложение в эффективность и безопасность вашего производства — обращайтесь за консультацией и расчетом скидки прямо сейчас!
