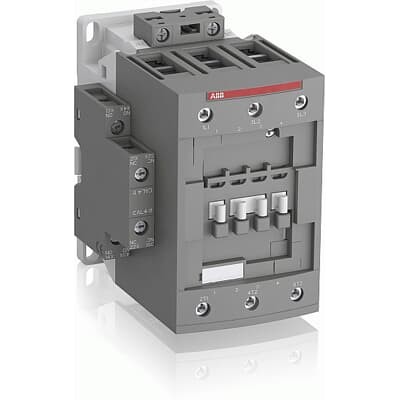

ABB AF96-30-11-11 (1SBL407001R1111): Сверхмощный 3-полюсный контактор 96 А с встроенными вспомогательными контактами и низковольтной катушкой
Контактор ABB AF96-30-11-11 (1SBL407001R1111) с каталожным номером 1SBL407001R1111 — это профессиональный 3-полюсный электромагнитный контактор с одним встроенным нормально открытым (NO) и одним нормально закрытым (NC) вспомогательным контактом. Предназначен для надежного управления силовыми цепями до 1000 В AC и переключения нагрузок до 160 А (AC-1) или двигателей до 45 кВт при 400 В (AC-3). Катушка управления 24–60 В AC/DC (50/60 Гц) с ультранизким потреблением и встроенной защитой от помех идеально подходит для современных систем с PLC, частотными преобразователями и низковольтным питанием. Компактная конструкция, винтовые клеммы и монтаж на DIN-рейку упрощают установку даже в плотных шкафах. Полностью соответствует стандартам IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE, UKCA, CCC, EAC.
Основные характеристики
- Номинальный рабочий ток: 160 А (AC-1, 690 В, 40 °C); 96 А (AC-3, 400 В, 60 °C).
- Номинальная мощность двигателя (AC-3): 45 кВт (400/415/440 В); 25 кВт (220/230/240 В); 55 кВт (500/690 В).
- Напряжение: – Главная цепь: до 1000 В AC (IEC) / 600 В UL; – Катушка управления: 24–60 В AC/DC (50/60 Гц).
- Контактная система: 3 главных полюса (NO) + 1 встроенный NO + 1 встроенный NC.
- Габариты: 90 × 150 × 136 мм (Ш × В × Г); вес 2,3 кг.
- Монтаж: DIN-рейка 35 мм (TH35-15/7,5) или винты.
- Степень защиты: IP20 (клеммы).
- Частота коммутации: до 1200 циклов/час (AC-3); до 3600 циклов/час (механическая).
- Время срабатывания: замыкание 40–95 мс, размыкание 11–95 мс.
- Устойчивость к КЗ: 1500 А (1 с).
- Температура эксплуатации: –40…+70 °C; хранение –60…+80 °C.
- Сертификаты: IEC/EN 60947-1/4-1, UL 60947-4-1, CSA C22.2, CE, UKCA, CCC, EAC.
Сферы применения
Контактор AF96-30-11-11 применяется в самых ответственных и энергоёмких проектах:
- Управление мощными асинхронными электродвигателями в насосных станциях, компрессорах, вентиляторах большой производительности, конвейерных линиях (AC-3 до 45 кВт).
- Переключение нагревательных элементов, трансформаторов и резистивных нагрузок (AC-1 до 160 А).
- Тяжёлая промышленность: металлургия, горнодобывающая отрасль, цементные и целлюлозно-бумажные заводы.
- Энергетика и инфраструктура: распределительные подстанции, системы аварийного питания, лифтовое оборудование.
- Современные шкафы с частотными преобразователями и PLC на 24/48 В.
Технические преимущества
- Широкий диапазон катушки 24–60 В AC/DC без перемычек и дополнительных трансформаторов.
- Ультранизкое потребление катушки (до 70 % экономии) и минимальный нагрев.
- Встроенные вспомогательные контакты 1NO+1NC — экономия места и упрощение схемы.
- Повышенная электрическая и механическая износостойкость — до 10 млн циклов.
- Высокая вибро- и ударостойкость (до 30 g) — надёжность в подвижных установках.
- Винтовые клеммы под провод до 50 мм² с функцией защиты от ослабления.
- Полная совместимость с реле перегрузки серии TF, блоками контактов CA4, электронными таймерами.
Закажите мощный контактор ABB AF96-30-11-11 (1SBL407001R1111) по самой выгодной цене прямо сейчас! Оригинальная продукция с гарантией производителя, быстрая доставка по России и СНГ, профессиональная помощь в подборе и интеграции. Обеспечьте максимальную надёжность вашего оборудования — оформите заказ сегодня и получите дополнительную скидку!
