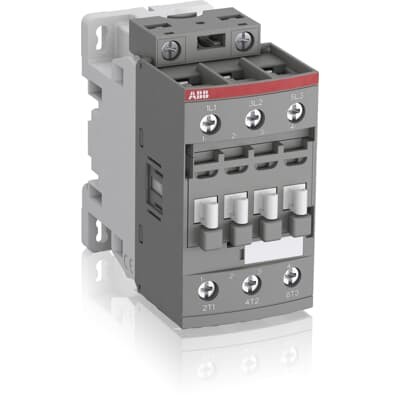

Контактор ABB AF30Z-30-00-21 (1SBL276001R2100): Мощный DC-контактор для промышленных и автономных систем
Контактор ABB AF30Z-30-00-21 с каталожным номером 1SBL276001R2100 — это специализированный 3-полюсный электромагнитный контактор серии AF..Z, предназначенный для работы в цепях постоянного тока (DC). Он обеспечивает коммутацию неиндуктивных нагрузок до 55 А в режиме DC-1 и управление двигателями постоянного тока мощностью до 15 кВт при 220 В в режиме DC-3. Катушка управления с диапазоном 24-60 В DC и сверхнизким потреблением энергии делает его оптимальным для батарейных, солнечных и резервных систем с ограниченным питанием. Без встроенных вспомогательных контактов, компактный дизайн с винтовыми клеммами и монтажом на DIN-рейку упрощает интеграцию в промышленные панели. Соответствует стандартам IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE, UKCA, CCC и EAC, с акцентом на надежность и безопасность в DC-приложениях.
Основные характеристики
- Номинальный рабочий ток: 55 А (DC-1, 24-220 В DC); 30 А (DC-3, 220 В DC).
- Номинальная мощность: 15 кВт (DC-3, 220 В); 7,5 кВт (DC-3, 110 В); 4 кВт (DC-3, 24/48/60 В).
- Напряжение: Основной цепи — до 440 В DC; цепи управления — 24-60 В DC.
- Количество полюсов: 3 (3 нормально открытых контакта, без вспомогательных).
- Габариты: 45 × 91 × 86 мм (Ш × В × Г); вес 0,38 кг.
- Монтаж: DIN-рейка (TH35-15/7,5 по IEC 60715) или винты (2 × M4).
- Степень защиты: IP20 (клеммы).
- Частота операций: До 1200 циклов/час (DC-3); до 3600 циклов/час (механическая).
- Время срабатывания: 40–95 мс (замыкание); 11–95 мс (размыкание).
- Устойчивость к току КЗ: 450 А (1 с); 300 А (10 с).
- Температура эксплуатации: –40…+70 °C; хранение –60…+80 °C.
- Сертификаты: IEC/EN 60947-1/4-1, UL 60947-4-1, CSA C22.2, CE, UKCA, CCC, EAC.
Сферы применения
Контактор AF30Z-30-00-21 предназначен для DC-систем в энергетике и автоматизации, где требуется средняя мощность и компактность:
- Управление DC-моторами: пуск, реверс, торможение в электромобилях, робототехнике, конвейерах и насосах (DC-3 до 15 кВт).
- Переключение резистивных нагрузок: контроль соленоидов, нагревателей и DC-цепей (DC-1 до 55 А).
- Возобновляемая энергетика: солнечные инверторы, аккумуляторные хранилища, ветрогенераторы.
- Автономные и резервные установки: UPS, телекоммуникации, железные дороги на 24-60 В DC.
- Промышленные условия: высокая влажность, вибрация, частые циклы в транспортных и инфраструктурных объектах.
Технические преимущества
- DC-специализация: магнитное гашение дуги минимизирует износ в постоянном токе.
- Энергоэффективная катушка 24–60 В DC: низкое потребление для продления автономности батарей.
- Компактность: экономия места в панелях, совместимость с аксессуарами ABB.
- Высокая износостойкость: до 10 млн циклов, устойчивость к вибрациям (5–300 Гц, до 30 g).
- Простота подключения: винтовые клеммы под провод до 10 мм².
- Расширенный диапазон: надежность в экстремальных температурах и агрессивных средах.
Не упустите возможность оснастить вашу DC-систему надежным оборудованием от ABB по выгодной цене! Закажите контактор AF30Z-30-00-21 (1SBL276001R2100) прямо сейчас и получите оперативную доставку, официальную гарантию и экспертную поддержку. Это инвестиция в стабильность и эффективность — свяжитесь с нами для расчета скидки и быстрого оформления заказа!
