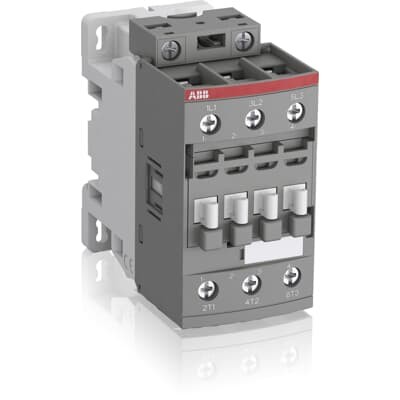

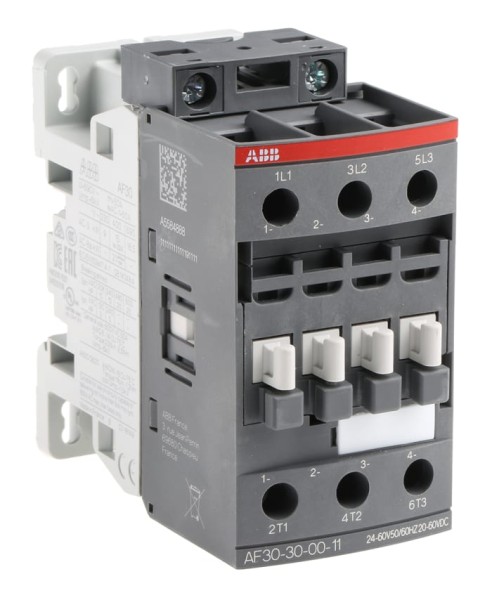

Контактор ABB AF30-30-00-11 (1SBL277001R1100): Надёжный 3-полюсный контактор 30 А с низковольтной катушкой
Контактор ABB AF30-30-00-11 с каталожным номером 1SBL277001R1100 — это высокопроизводительный 3-полюсный электромагнитный контактор без встроенных вспомогательных контактов, предназначенный для управления силовыми цепями в низковольтных системах. Обеспечивает коммутацию неиндуктивных нагрузок до 55 А (AC-1) и пуск асинхронных электродвигателей мощностью до 15 кВт при 400 В (AC-3). Катушка управления 24–60 В AC/DC (50/60 Гц) с низким энергопотреблением идеально подходит для систем с низковольтным питанием, PLC-управлением и автономных установок. Компактные размеры, винтовые клеммы и монтаж на DIN-рейку упрощают установку в шкафах автоматики. Полностью соответствует стандартам IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE, UKCA, CCC и EAC.
Основные характеристики
- Номинальный рабочий ток: 55 А (AC-1, 690 В, 40 °C); 30 А (AC-3, 400 В, 60 °C).
- Номинальная мощность двигателя: 15 кВт (400/415/440 В, AC-3); 7,5 кВт (220/230/240 В, AC-3); 18,5 кВт (500/690 В, AC-3).
- Напряжение: – Основная цепь: до 690 В AC (IEC) / 600 В UL; – Катушка управления: 24–60 В AC/DC (50/60 Гц).
- Количество полюсов: 3 главных (NO), вспомогательных контактов нет.
- Габариты: 45 × 91 × 86 мм (Ш × В × Г); вес 0,38 кг.
- Монтаж: DIN-рейка (TH35-15/7,5) или винты 2 × M4.
- Степень защиты: IP20 (клеммы).
- Частота операций: до 1200 циклов/час (AC-3); до 3600 циклов/час (механическая).
- Время срабатывания: замыкание 40–95 мс, размыкание 11–95 мс.
- Устойчивость к КЗ: 450 А (1 с), 300 А (10 с).
- Температура эксплуатации: –40…+70 °C; хранение –60…+80 °C.
- Сертификаты: IEC/EN 60947-1/4-1, UL 60947-4-1, CSA C22.2, CE, UKCA, CCC, EAC.
Сферы применения
Контактор AF30-30-00-11 особенно востребован в системах с низковольтным управлением:
- Управление электродвигателями: пуск, реверс и остановка моторов в насосах, вентиляторах, конвейерах, компрессорах (AC-3 до 15 кВт).
- Переключение нагревателей и освещения: резистивные и слабоиндуктивные нагрузки (AC-1 до 55 А).
- Промышленная автоматика: машиностроение, пищевая и химическая промышленность, системы HVAC.
- Низковольтные цепи управления: интеграция с PLC, шкафы 24 В и 48 В, резервные схемы.
- Коммерческие объекты: лифты, эскалаторы, системы кондиционирования и вентиляции.
Технические преимущества
- Широкий диапазон катушки 24–60 В AC/DC — не требует дополнительных трансформаторов.
- Низкое энергопотребление катушки (до 50 % экономии) и минимальный нагрев.
- Встроенная защита от перенапряжений и подавление помех.
- Высокая вибро- и ударостойкость (5–300 Гц, до 30 g) — надёжность в тяжёлых условиях.
- Полная совместимость с реле перегрузки, блоками контактов и электронными таймерами ABB.
- Винтовые клеммы под провод до 10 мм² — быстрый и надёжный монтаж.
Закажите контактор ABB AF30-30-00-11 (1SBL277001R1100) прямо сейчас по самой выгодной цене! Оригинальная продукция с официальной гарантией производителя, оперативная доставка по всей России и СНГ, профессиональная консультация по подбору и интеграции. Обеспечьте бесперебойную работу вашей системы — оформите заказ сегодня и получите дополнительную скидку!
