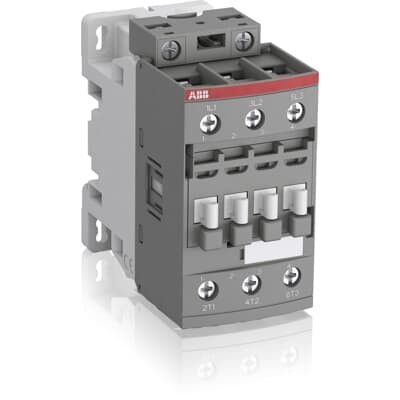

Контактор ABB AF26Z-30-00-21 (1SBL236001R2100): Мощный DC-контактор для автономных систем и промышленных нагрузок
Контактор ABB AF26Z-30-00-21 с каталожным номером 1SBL236001R2100 — это специализированный 3-полюсный электромагнитный контактор серии AF..Z, оптимизированный для работы в цепях постоянного тока (DC). Он предназначен для коммутации нагрузок до 45 А в режиме DC-1 и управления двигателями постоянного тока мощностью до 11 кВт при 220 В в режиме DC-3. Катушка управления с диапазоном 24-60 В DC и сверхнизким потреблением энергии делает его идеальным для батарейных и солнечных систем. Без встроенных вспомогательных контактов, компактный дизайн с винтовыми клеммами и монтажом на DIN-рейку упрощает установку в промышленных панелях. Соответствует стандартам IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE, UKCA, CCC и EAC, с фокусом на надежность и безопасность в DC-приложениях.
Основные характеристики
- Номинальный рабочий ток: 45 А (DC-1, 24-220 В DC); 26 А (DC-3, 220 В DC).
- Номинальная мощность: 11 кВт (DC-3, 220 В); 5,5 кВт (DC-3, 110 В); 3 кВт (DC-3, 24/48/60 В).
- Напряжение: Основной цепи — до 440 В DC; цепи управления — 24-60 В DC.
- Количество полюсов: 3 (3 нормально открытых контакта, без вспомогательных).
- Габариты: 45 × 91 × 86 мм (Ш × В × Г); вес 0,38 кг.
- Монтаж: DIN-рейка (TH35-15/7,5 по IEC 60715) или винты (2 × M4).
- Степень защиты: IP20 (клеммы).
- Частота операций: До 1200 циклов/час (DC-3); до 3600 циклов/час (механическая).
- Время срабатывания: 40–95 мс (замыкание); 11–95 мс (размыкание).
- Устойчивость к току КЗ: 450 А (1 с), 300 А (10 с).
- Температура эксплуатации: –40…+70 °C; хранение –60…+80 °C.
- Сертификаты: IEC/EN 60947-1/4-1, UL 60947-4-1, CSA C22.2, CE, UKCA, CCC, EAC.
Сферы применения
Контактор AF26Z-30-00-21 разработан для DC-систем в энергетике и автоматизации, где требуется высокая мощность:
- Управление DC-моторами: пуск, реверс, торможение в электромобилях, кранах, конвейерах и промышленном оборудовании (DC-3 до 11 кВт).
- Переключение резистивных нагрузок: контроль нагревателей, соленоидов и DC-цепей (DC-1 до 45 А).
- Возобновляемая энергетика: солнечные инверторы, аккумуляторные хранилища, ветрогенераторы.
- Автономные установки: UPS, телекоммуникации, резервные системы на 24-60 В DC.
- Транспорт и инфраструктура: железные дороги, лифты, системы с высокой влажностью и вибрацией.
Технические преимущества
- DC-оптимизация: магнитное гашение дуги для минимального износа в постоянном токе.
- Энергоэффективная катушка 24–60 В DC: низкое потребление для батарейных систем.
- Компактность: занимает мало места в панелях, совместим с аксессуарами ABB.
- Высокая износостойкость: до 10 млн циклов, устойчивость к вибрациям (5–300 Гц, до 30 g).
- Простота подключения: винтовые клеммы под провод до 10 мм².
- Расширенный диапазон: надежность в экстремальных температурах и условиях.
Закажите контактор ABB AF26Z-30-00-21 (1SBL236001R2100) по выгодной цене прямо сейчас! Оригинальная продукция с гарантией производителя, быстрая доставка по России и СНГ, профессиональная консультация по DC-интеграции. Повысьте надежность вашей системы с минимальными затратами — оформите заказ сегодня и получите персональную скидку!
