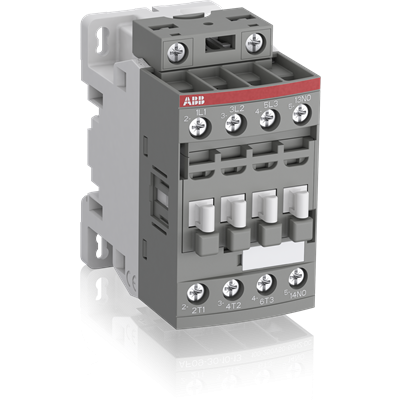

Контактор ABB AF16Z-30-10-21 (1SBL176001R2110): Высокопроизводительный DC-контактор для интенсивных нагрузок
Контактор ABB AF16Z-30-10-21 с каталожным номером 1SBL176001R2110 — это специализированный 3-полюсный электромагнитный контактор серии AF..Z, предназначенный для работы в цепях постоянного тока (DC). Он оснащен одним встроенным нормально открытым (NO) и одним нормально закрытым (NC) вспомогательным контактом, обеспечивая надежную коммутацию нагрузок до 40 А в режиме DC-1 и управление DC-моторами мощностью до 7,5 кВт при 220 В в режиме DC-3. Катушка управления с диапазоном 24-60 В DC и сверхнизким потреблением энергии идеально подходит для автономных систем с ограниченным питанием. Компактная конструкция с винтовыми клеммами и монтажом на DIN-рейку упрощает интеграцию в промышленные панели. Соответствует строгим стандартам IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE, UKCA, CCC и EAC, с акцентом на безопасность и долговечность в DC-приложениях.
Основные характеристики
- Номинальный рабочий ток: 40 А (DC-1, 24-220 В DC); 16 А (DC-3, 220 В DC).
- Номинальная мощность: 7,5 кВт (DC-3, 220 В); 4 кВт (DC-3, 110 В); 2,2 кВт (DC-3, 24/48/60 В).
- Напряжение: Основной цепи — до 440 В DC; цепи управления — 24-60 В DC.
- Контактная система: 3 главных полюса + 1 встроенный NO + 1 встроенный NC.
- Габариты: 45 × 91 × 86 мм (Ш × В × Г); вес 0,38 кг.
- Монтаж: DIN-рейка (TH35-15/7,5 по IEC 60715) или винты (2 × M4).
- Степень защиты: IP20 (клеммы).
- Частота операций: До 1200 циклов/час (DC-3); до 3600 циклов/час (механическая).
- Время срабатывания: 40–95 мс (замыкание); 11–95 мс (размыкание).
- Устойчивость к току КЗ: 450 А (1 с); 300 А (10 с).
- Температура эксплуатации: –40…+70 °C; хранение –60…+80 °C.
- Сертификаты: IEC/EN 60947-1/4-1, UL 60947-4-1, CSA C22.2, CE, UKCA, CCC, EAC.
Сферы применения
Контактор AF16Z-30-10-21 предназначен для профессионального использования в DC-системах промышленной автоматизации и энергетики:
- Управление DC-моторами: пуск, реверс и торможение в электромобилях, робототехнике, кранах и конвейерах (DC-3 до 7,5 кВт).
- Переключение резистивных нагрузок: контроль соленоидов, нагревателей и DC-цепей в промышленных процессах (DC-1 до 40 А).
- Возобновляемая энергетика: солнечные инверторы, аккумуляторные хранилища, ветрогенераторы и гибридные системы.
- Автономные и резервные установки: UPS, телекоммуникационные центры, железные дороги и метро с питанием 24-110 В DC.
- Тяжелые условия эксплуатации: высокая влажность, вибрация, частые циклы в транспортных и инфраструктурных объектах.
Технические преимущества
- Специализация для DC: магнитная система гашения дуги минимизирует износ контактов в постоянном токе.
- Энергоэффективная катушка 24–60 В DC: низкое потребление для батарейных систем, без необходимости в преобразователях.
- Встроенные вспомогательные контакты (1NO + 1NC): упрощение схем и снижение затрат на дополнительные модули.
- Повышенная износостойкость: до 10 млн циклов, устойчивость к вибрациям (5–300 Гц) и ударам (до 30 g).
- Компактность и модульность: совместим с реле перегрузки, блоками контактов и защитными устройствами ABB.
- Расширенный температурный диапазон: надежная работа в экстремальных климатических условиях.
Закажите контактор ABB AF16Z-30-10-21 (1SBL176001R2110) по выгодной цене прямо сейчас! Оригинальное оборудование с гарантией производителя, оперативная доставка по России и СНГ, а также профессиональная консультация по интеграции в DC-системы. Это надежное решение для повышения эффективности вашей автоматики — оформите заказ сегодня и получите индивидуальную скидку!
