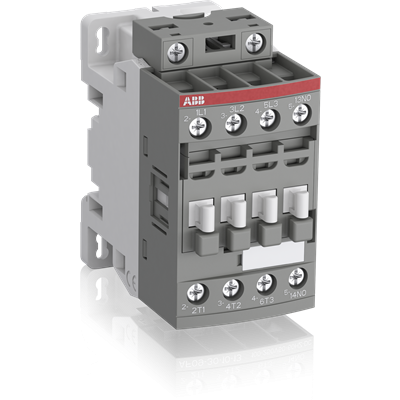

Контактор ABB AF12-30-10-11 (1SBL157001R1110): Компактный 3-полюсный контактор с встроенными вспомогательными контактами
Контактор ABB AF12-30-10-11 с каталожным номером 1SBL157001R1110 — это надёжный 3-полюсный электромагнитный контактор с одним встроенным нормально открытым (NO) и одним нормально закрытым (NC) вспомогательным контактом. Предназначен для управления асинхронными электродвигателями мощностью до 5,5 кВт при 400 В (режим AC-3) и переключения неиндуктивных нагрузок до 28 А (режим AC-1). Катушка управления работает в широком диапазоне 24–60 В AC/DC (50/60 Гц), что гарантирует стабильность в низковольтных системах и сетях с нестабильным питанием. Компактная конструкция, винтовые клеммы и полная совместимость с аксессуарами ABB делают его идеальным для шкафов автоматики. Соответствует стандартам IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE, UKCA, CCC и EAC.
Основные характеристики
- Номинальный рабочий ток: 28 А (AC-1, 690 В, 40 °C); 12 А (AC-3, 400 В, 60 °C).
- Номинальная мощность двигателя: – 5,5 кВт (400/415/440 В, AC-3); – 3 кВт (220/230/240 В, AC-3); – 7,5 кВт (500/690 В, AC-3).
- Напряжение: – Основная цепь: до 690 В AC (IEC), 600 В (UL); – Катушка управления: 24–60 В AC/DC (50/60 Гц).
- Контактная система: 3 главных полюса (NO) + 1 встроенный NO + 1 встроенный NC.
- Габариты: 45 × 86 × 77 мм (Ш × В × Г); вес 0,27 кг.
- Монтаж: DIN-рейка (TH35-15/7,5 по IEC 60715) или винты (2 × M4).
- Степень защиты: IP20 (клеммы).
- Частота операций: до 1200 циклов/час (AC-3); до 3600 циклов/час (механическая).
- Время срабатывания: 40–95 мс (замыкание); 11–95 мс (размыкание).
- Устойчивость к току КЗ: 150 А (0,1 с), 100 А (1 с).
- Температура эксплуатации: –40…+70 °C; хранение –60…+80 °C.
- Сертификаты: IEC/EN 60947-1/4-1, UL 60947-4-1, CSA C22.2, CE, UKCA, CCC, EAC.
Сферы применения
Контактор AF12-30-10-11 используется в системах промышленной и коммерческой автоматизации:
- Управление электродвигателями: пуск, реверс, остановка моторов в насосах, вентиляторах, компрессорах, конвейерах (AC-3 до 5,5 кВт).
- Переключение нагревателей и освещения: резистивные и слабоиндуктивные нагрузки (AC-1 до 28 А).
- Шкафы управления: машиностроение, пищевая промышленность, системы HVAC, лифты, эскалаторы.
- Низковольтные цепи управления: 24 В и 48 В системы автоматики зданий, резервные схемы.
- Условия с частыми включениями: высокая электрическая и механическая износостойкость.
Технические преимущества
- Широкий диапазон катушки 24–60 В AC/DC — без дополнительных трансформаторов.
- Встроенные вспомогательные контакты (1NO + 1NC) — упрощение схем без внешних блоков.
- Энергоэффективность — до 50 % ниже потребление катушки.
- Высокая износостойкость — до 10 млн механических операций.
- Устойчивость к вибрациям и ударам (5–300 Гц, до 30 g).
- Модульность — совместим с реле перегрузки, блоками контактов, таймерами ABB.
- Простой монтаж — винтовые клеммы под провод до 6 мм².
Закажите контактор ABB AF12-30-10-11 (1SBL157001R1110) по выгодной цене прямо сейчас! Оригинальная продукция с гарантией производителя, быстрая доставка по России и СНГ, профессиональная консультация по подбору и интеграции. Обеспечьте надёжность вашей системы автоматики с минимальными затратами — оформите заказ сегодня и получите персональную скидку!
