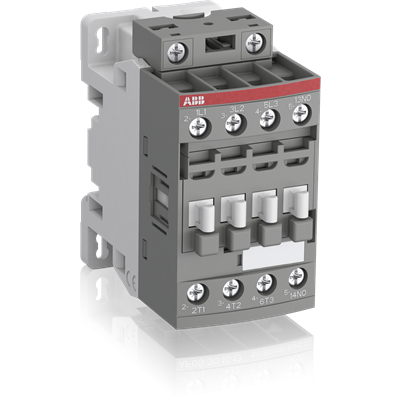

Контактор ABB AF09Z-30-10-21 (1SBL136001R2110): Универсальный DC-контактор для надежного управления нагрузками
Контактор ABB AF09Z-30-10-21 с каталожным номером 1SBL136001R2110 — это специализированный 3-полюсный электромагнитный контактор DC-типа с одним встроенным нормально открытым (NO) и одним нормально закрытым (NC) вспомогательным контактом. Предназначен для переключения постоянных токов до 25 А (DC-1) и управления DC-моторами мощностью до 3 кВт при 220 В (DC-3). Катушка управления рассчитана на 24-60 В DC, обеспечивая стабильную работу в системах с низковольтным питанием. Этот компактный компонент с винтовыми клеммами и монтажом на DIN-рейку идеален для приложений, требующих высокой надежности в DC-сетях. Соответствует стандартам IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE, UKCA и EAC, с акцентом на безопасность и долговечность.
Основные характеристики
- Номинальный рабочий ток: 25 А (DC-1, 24-220 В DC); 9 А (DC-3, 220 В DC).
- Номинальная мощность: 3 кВт (DC-3, 220 В); 1,5 кВт (DC-3, 110 В); 0,75 кВт (DC-3, 24/48/60 В).
- Напряжение: Основной цепи — до 440 В DC; цепи управления — 24-60 В DC.
- Контактная система: 3 главных полюса + 1 встроенный NO + 1 встроенный NC.
- Габариты: 45 × 86 × 77 мм (Ш × В × Г); вес 0,27 кг.
- Монтаж: DIN-рейка (TH35-15/7,5 по IEC 60715) или винты (2 × M4).
- Степень защиты: IP20 (клеммы).
- Частота операций: До 1200 циклов/час (DC-3); до 3600 циклов/час (механическая).
- Время срабатывания: 40–95 мс (замыкание); 11–95 мс (размыкание).
- Устойчивость к току КЗ: 150 А (0,1 с), 100 А (1 с).
- Температура эксплуатации: –40…+70 °C; хранение –60…+80 °C.
- Сертификаты: IEC/EN 60947-1/4-1, UL 60947-4-1, CSA C22.2, CE, UKCA, CCC, EAC.
Сферы применения
Контактор AF09Z-30-10-21 оптимизирован для DC-систем в промышленной автоматизации и энергетике:
- Управление DC-моторами: пуск, реверс, торможение в электромобилях, солнечных системах, аккумуляторных установках (DC-3 до 3 кВт).
- Переключение резистивных нагрузок: контроль нагревателей, освещения и DC-цепей (DC-1 до 25 А).
- Резервные и автономные системы: UPS, солнечные инверторы, телекоммуникации, железные дороги.
- Автоматика зданий: лифты, эскалаторы, системы вентиляции с DC-питанием.
- Тяжелые условия: вибрация, высокая влажность, частые операции в DC-сетях.
Технические преимущества
- DC-спецификация: оптимизирован для постоянного тока без дуговых помех.
- Широкий диапазон катушки 24–60 В DC — совместим с низковольтными источниками.
- Встроенные вспомогательные контакты (1NO + 1NC) — упрощение схем подключения.
- Энергоэффективность — низкое потребление катушки для продления срока службы батарей.
- Высокая износостойкость — до 10 млн циклов в DC-режимах.
- Устойчивость к вибрациям и ударам (5–300 Гц, до 30 g).
- Модульность — совместим с реле перегрузки и блоками контактов ABB.
Закажите контактор ABB AF09Z-30-10-21 (1SBL136001R2110) по выгодной цене прямо сейчас! Оригинальное оборудование с гарантией производителя, оперативная доставка по России и СНГ, а также экспертная консультация по интеграции. Обеспечьте стабильность вашей DC-системы с минимальными затратами — оформите заказ сегодня и получите специальную скидку!
