УЗМ-3-63К AC230В/AC400В УХЛ4 Устройство защиты многофункциональное УЗМ-3-63К AC230В/AC400В УХЛ4 на DIN-рейку

• Двухпороговая защита от перенапряжения (порог / задержка срабатывания): > 265В / 0.2с > 300В / 20мс
• Двухпороговая защита от снижения напряжения (порог / задержка срабатывания): < 170В/ 10с < 130В/ 100мс
• Контроль обрыва, асимметрии и чередования фаз
• Контроль частоты сети 45-55Гц
• Встроенная варисторная защита от высоковольтных импульсных выбросов напряжения
• Переключаемая задержка включения от 2с до 8мин
• Клеммы дистанционного управления

НАЗНАЧЕНИЕ УСТРОЙСТВА Устройство защиты УЗМ-3-63К (далее устройство) предназначено для отключения нагрузки от трёхфазной сети с нейтралью при аварийных ситуациях. А именно при напряжении выше или ниже установленных порогов, обрыве любой из трех фаз или нейтрали, асимметрии фаз, при нарушении чередования фаз и отклонении частоты сети (важно при питании от генератора). Устройство так же защищает нагрузку от высоковольтных импульсов в сети встроенными варисторами. Устройство имеет возможность коммутировать нагрузку цепью внешнего управления.

ВНИМАНИЕ: Разрушение или деградация варистора не является гарантийным случаем.
Устройство не заменяет другое оборудование защиты: автоматические выключатели, УЗИП, УЗО и т.д. КОНСТРУКЦИЯ УСТРОЙСТВА Устройство является разновидностью реле контроля трёхфазного напряжения со встроенным силовым трёхфазным поляризованным реле. Устройство питается от измеряемого напряжения.
ВНИМАНИЕ: При работе устройства коммутируются три фазы. Нулевой проводник не коммутируется.
Устройство устанавливается на DIN рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003). Клеммы винтовые, доступ к головкам винтов со стороны лицевой панели.

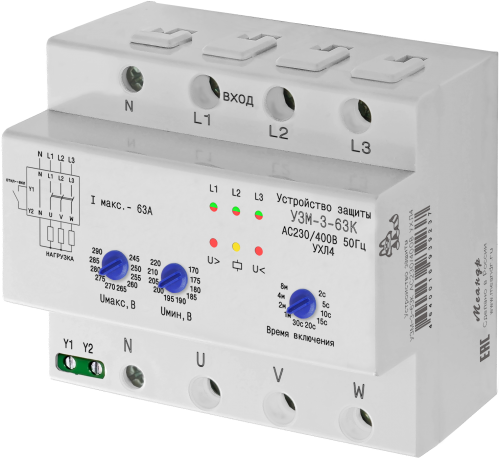

На лицевой панели расположены:

• Поворотный переключатель "Uмакс" установки порога максимального значения напряжения;
• Поворотный переключатель "Uмин" установки порога минимального значения напряжения;
• Поворотный переключатель "Время включения", устанавливает задержку включения нагрузки tвкл;
• Индикаторы фаз "L1, L2, L3". Индикаторы двухцветные: зелёный - нормальное напряжение фазы. Красный - не нормальное;
• Красный индикатор "U>", показывает выход напряжения за установленный порог Uмакс или наличие др. аварий (см. табл. №1 индикация в паспорте на изделие);
• Красный индикатор "U<", показывает выход напряжения за установленный порог Uмин или наличие др. аварий (см. табл. №1 индикация в паспорте на изделие).
• Жёлтый индикатор " " (реле), показывает подключение нагрузки к сети.

РАБОТА УСТРОЙСТВА При подаче питания устройство начинает контролировать сетевое напряжения. Если напряжение сети находится между верхним Uмак и нижним Uмин порогом срабатывания и все остальные контролируемые параметры сети находятся в норме, начинается отсчет времени включения tвкл. Если до окончания отсчета времени включения не возникнет аварийных ситуаций в сети, произойдет подключение нагрузки.
При выходе напряжения сети за установленные пороги срабатывания или при возникновении другой аварии, устройство отсчитывает задержку срабатывания. Если авария сохраняется дольше задержки срабатывания, произойдет отключение нагрузки от сети. После нормализации напряжения устройство начинает отсчет времени включения tвкл, по окончании которого произойдет подключение нагрузки. Если в процессе отсчета произойдёт аварийная ситуация, отсчет времени сбросится.
Для дистанционного управления устройством используются клеммы Y1 и Y2, коммутация производится сухим контактом. При их размыкании происходит отключение нагрузки от сети без задержки, а при замыкании подключение, так же без задержки.
