Многие клиенты обращаются к нам с вопросами о правильном подключении генератора с ручным вводом резерва при трёхфазном вводе. Далее мы выдадим рекомендации, которые актуальны не только для частных домов, но и для небольших офисов, складов или производственных помещений. Начнём с самого важного — выбора фазности генератора, ведь именно здесь чаще всего возникают ошибки и недопонимание.

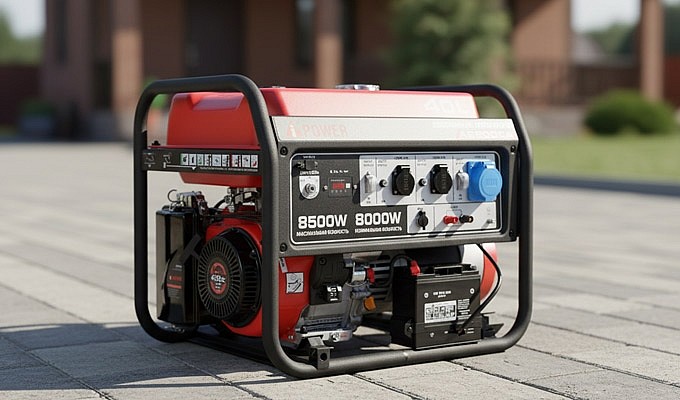

Как выбрать генератор: 220В или 380В

Здесь следует руководствоваться правилом: если в перечне нагрузок нет полноценных трехфазных потребителей, то всегда выбираем однофазный генератор. Трехфазный электрический котел, трехфазная варочная панель — это неполноценные 3х фазные потребители, потому как они прекрасно работают и в однофазном режиме сети, когда по всем трем линиям идёт 220В-230В без сдвига фаз (т.е. напряжение между линиями в этом случае 0В, а не 380/400В). Дело в том, что в этих приборах разделяются однофазные нагревательные элементы на разные фазы для равномерной нагрузки на сеть.

Полноценные трёхфазные потребители — это устройства, которым требуется сдвиг фаз:

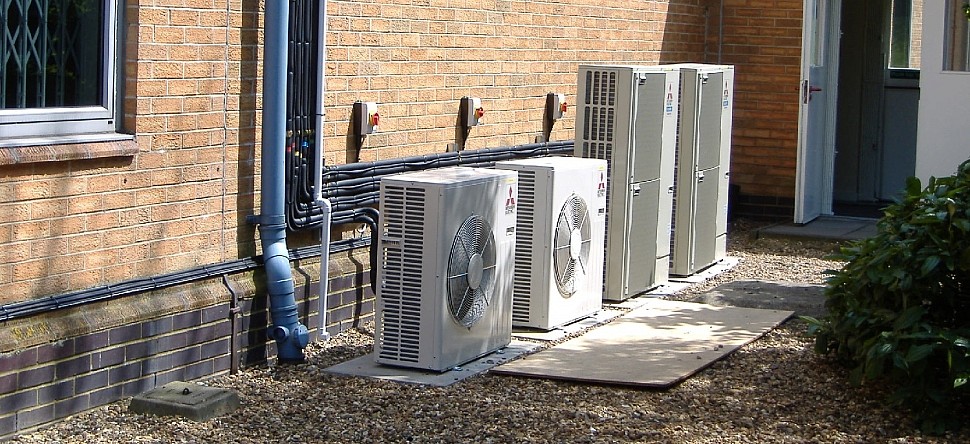

• электродвигатели на 380В (насосы, вентиляторы, компрессоры, промышленные кондиционеры),
• частотные преобразователи,
• инверторы или ИБП на 380В.

Эти приборы от однофазного генератора работать не будут, но такие потребители в домах стоят не часто, да и их работа от генератора не критична.

Почему не стоит брать трёхфазный генератор

• Чувствительность к дисбалансу фаз.П ри перекосе токов более чем на 25–30 % возможен выход альтернатора из строя. В бытовых условиях избежать дисбаланса крайне сложно — достаточно включить мощный однофазный прибор.

• Неравномерное распределение мощности. У трёхфазного генератора общая мощность делится на три фазы. Например, генератор на 6 кВт выдаёт только по 2 кВт на фазу. Перегрузить одну фазу очень просто, а однофазный генератор в такой ситуации будет работать стабильно.

• Безопасность. Напряжение 380В значительно опаснее 220В — как для человека, так и для бытовой техники.

Если вам принципиально нужна работа трехфазных нагрузок и генератор на 380В строго необходим — обязательно проконсультируйтесь у квалифицированных специалистов по вопросам правильного подбора, там много нюансов.

Влияние системы заземления

Теперь переходим непосредственно к теме статьи. Вокруг обсуждения схем правильного подключения сломано немало копий на форумах и отраслевых блогах, в комментариях на ютуб-каналах. Мы будем руководствуется здравым смыслом, логикой, опытом и при этом не нарушим требований нормативной документации.

Правильная схема подключение генератора зависит в первую очередь от системы заземления. Для частных домов, как правило, используют или TN-C-S или TT. Здесь нам просто необходимо дать краткую справку, или как сейчас говорят: "выдать базу".

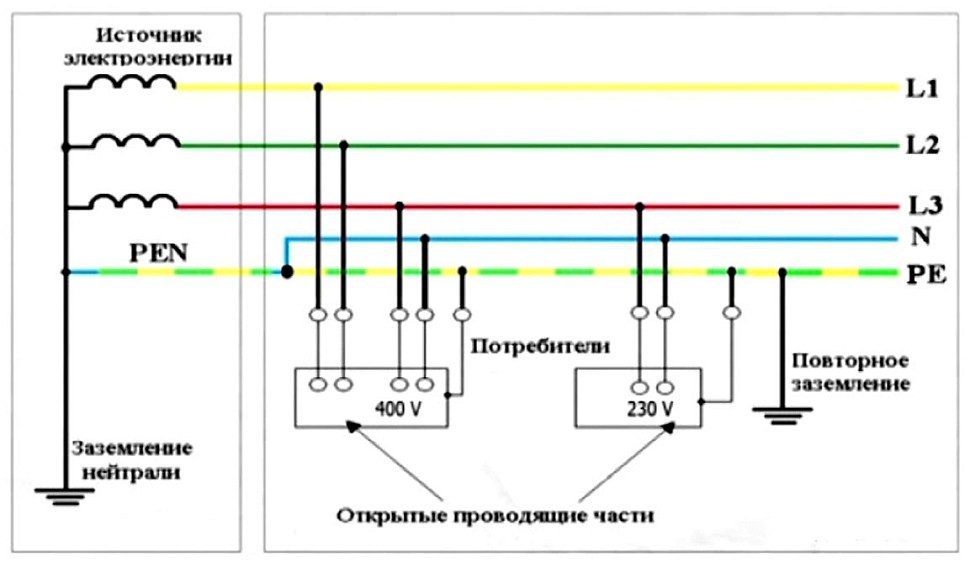

Система TN-C-S

В TN-C-S мы используем повторное заземление входного PEN на наш контур заземления дома, т.е. в главном щите (ГРЩ, ВРУ), у нас проводник от шины заземления приходит на шину PEN, а потом она разделяется на N и PE (ПУЭ п. 1.7.136). На практике чаще всего просто стоит перемычка между шинами N и PE. Такая схема является предпочтительной и более безопасной. Однако её можно использовать в том случае, если питающая сеть качественная и на линии выполняются повторные заземления PEN на столбах и/или щитах учета. В противном случае, ваш контур заземления может стать глухозаземленной нейтралью для всех остальных домов на линии (при отгорании нуля на ТП, например), а это грозит выходом PE из строя и аварийной ситуацией с напряжением.

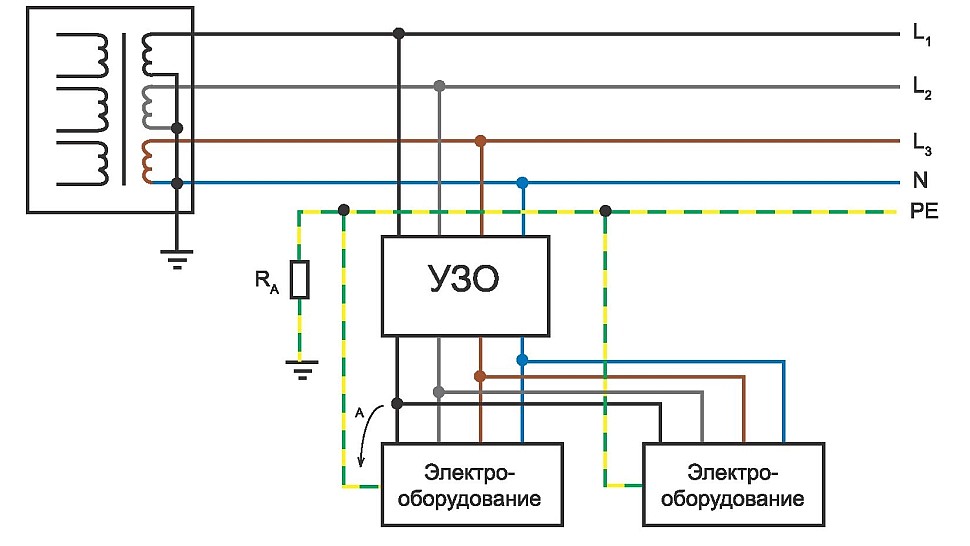

Система TT

ТТ предполагает наличие изолированного от входного PEN проводника от шины PE дома. То есть TT — резервный вариант, если:

• нет надёжного PEN от сети (например, старая ЛЭП без заземления, аварийное состояние линии),
• нет технической возможности обеспечить требуемое повторное заземление PEN,
• или энергоснабжающая организация не гарантирует качество PEN-проводника.

Система ТТ официально разрешена:

ПУЭ п. 1.7.59 (примечание)

«Система TT может применяться в электроустановках временного характера, сельских, дачных и других объектов, где применение TN невозможно.»

СП 31-110-2003, п. 14.3.2:

«Систему TT допускается применять в индивидуальных жилых домах, а также в случаях, когда система TN-C-S не может быть реализована по техническим причинам или отсутствует надёжная цепь PEN-проводника.»

Это документально закрепляет право использовать TT для частных домов.

Важно! В TT обязательна установка УЗО на всех группах и линиях, потому что срабатывание автомата по короткому замыканию на землю в этой системе не гарантируется — ток замыкания ограничен сопротивлением заземления (ПУЭ п. 1.7.103).

Схема подключения генератора с ручным вводом при TN-C-S

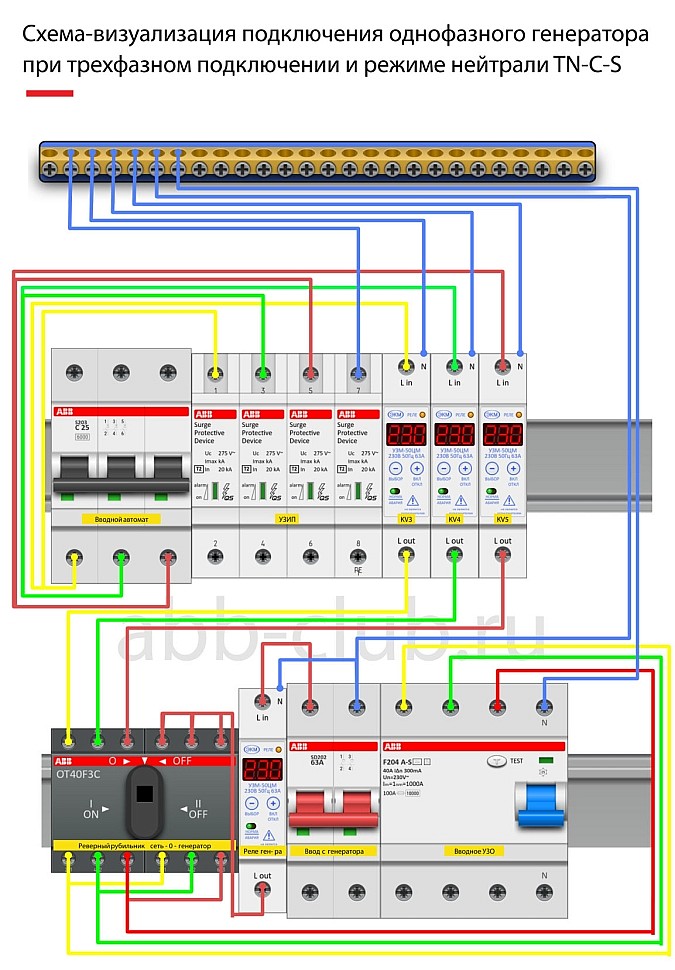

А теперь переходим к самой сути. Если у вас система TN-C-S, то мы можем смело подключать выходную нейтраль генератора на вводную шину N и использовать 6-ти полюсный реверсивный рубильник для ввода генератора (без переключения нейтрали). В этом случае, наша шина N выполнит функцию зануления генератора, а повторное заземление исключает возможность отдачи напряжения с генератора в общую сеть. Предлагаю вашему вниманию наглядную схему вводной части типового щита для частного дома:

• На вводе после основного автомата у нас установлены реле контроля напряжения УЗМ-50ЦМ. При работе от генератора они подскажут, когда появилась сеть после блэкаута, а в обычном режиме работы защитят дом от перенапряжений.

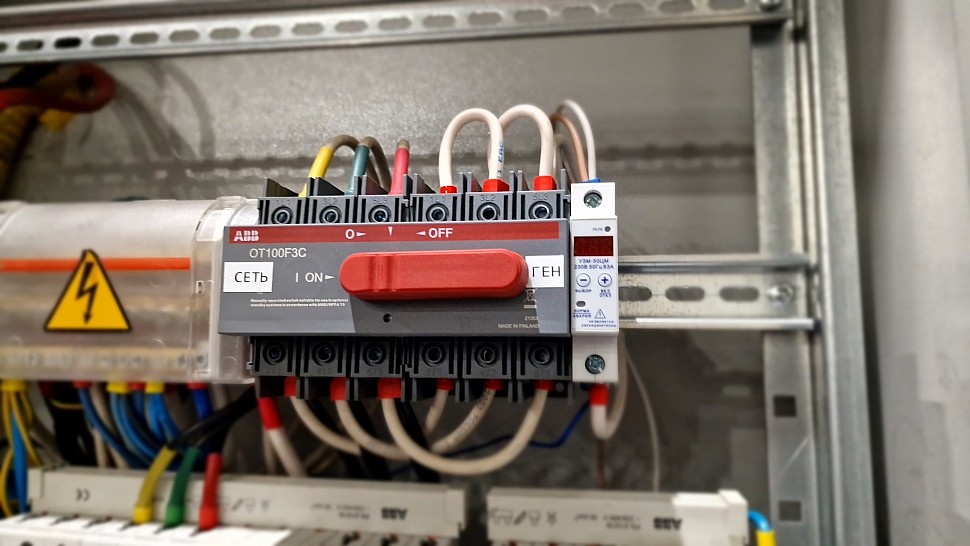

• В качестве реверсивного рубильника мы используем трехпозиционный ABB OT40F3C с удобной ручкой без допконтактов. Линия с генератора перемычками подключаются на 3 входа рубильника.
• Ввод с генератора (L и N) осуществляется на нижние контакты рубильника ABB SD202 63A “Ввод с генератора”. Кабельная линия питания от генератора защищается автоматом на панели генератора.
• Реле генератора УЗМ50-ЦМ решает несколько задач:
  • показывает наличие питания от генератора
  • на реле можно установить значение предельного тока, это защитит генератор от перегрузки
  • в случае выхода из строя AVR генератора это реле защитит нагрузку от перенапряжения.
• Выход с реверсивного рубильника в зависимости от схемы может идти как на противопожарное вводное УЗО, так и на распределительный кросс-модуль или на автоматы нагрузок.
• Корпус генератора обязательно должен быть заземлен на свой или общий контур PE дома.

Для удобства вы можете загрузить файл: Схема - подключение однофазного генератора при трехфазном вводе и TN-C-S (ручной ввод резерва).pdf

Схема подключения генератора с ручным вводом при TT

При ТТ (а значит сеть-то некачественная) нам нельзя подключать нейтраль генератора на общую вводную шину N, потому как генератор работает по схеме IT. Что это значит? А это означит, что на обоих выводах розетки генератора может быть опасное напряжение. При определённых условиях, если у вас пропало входное напряжение, и вы запустили генератор, то есть риск попадания напряжения с генератора во внешнюю сеть. Это может привести к риску поражения персонала, работающего на линии, электрическим током, а это очень неприятно и часто смертельно опасно.

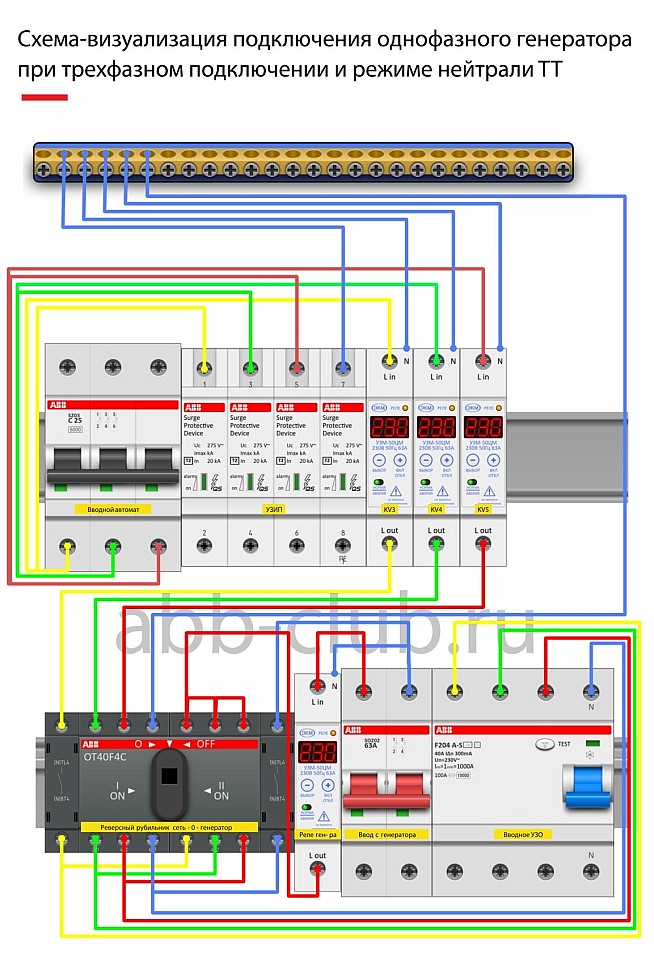

Чтобы избежать этих проблем мы полностью изолируем нейтраль генератора от входной нейтрали вот по такой схеме:

• Здесь многое аналогично первой схеме из TN-C-S, но мы добавляем ещё 2 приставных полюса к нашему ABB OT40F3C для коммутации нейтрали сети и генератора.
• Мы настоятельно рекомендуем заземлить один из выходов генератора на свой изолированный от домашнего контур PE. Для этого можно приобрести недорогой готовый комплект штыревого 6м. заземления на каком-нибудь маркетплейсе. С таким заземлением ваш фазозависимый газовый котел будет нормально работать с генератором, да и дифзащита тоже будет работать корректно.
• Ещё раз обратим ваше внимание на то, что в системе TT обязательна дифзащита на уровне ввода из-за низких токов КЗ на землю. В нашей схеме самое удачное решение — это противопожарное селективное УЗО ABB F204 A S-40/0.3 40А 300mA.

Скачивайте файл: Схема - подключение однофазного генератора при трехфазном вводе и TT (ручной ввод резерва).pdf

Бонус-трек: вопрос-ответ

У генератора два выхода в розетке: где фаза, а где ноль?

Генератор у нас работает по системе IT, то у него нет выраженной фазы и нуля. Однако, как только один из выводов мы глухозаземлим — он станет нейтралью, а второй автоматически — фазой. Выход розетки, который отключается автоматом с панели генератора и будет предполагаемая фаза. Это можно проверить индикаторной отверткой (при отключении автомата генератора она станет светиться чуть меньше в нужном отверстии розетки) или вольтметром на цепи розетка - заземлитель.

А можно ли использовать общую нейтраль, если хочу генератор сделать с автоматическим вводом резерва (АВР)?

Тут всё аналогично. Если TN-C-S, то можно, если TT — ваш АВР должен отключать входной ноль. Большинство АВР поддерживают переключение нейтралей.

Как генератор лучше для дома – щёточный или бесщёточный?

Для бытовой нагрузки используйте щеточные генераторы с AVR (не путайте с АВР).

А можно ли подключить генератор к сети дома через обычную розетку и кабель вилка-вилка.

Мы так делать категорически не рекомендуем, даже в том случае, если вы полностью отключили входную сеть, включая нейтраль.

А почему нельзя использовать контур заземления дома для зануления генератора при подключении по второй схеме с TT?

Со временем ваш контур защитного заземления дома становится всё хуже, растет сопротивление за счёт деградации контактов, коррозии и т.п. В один прекрасный момент при запуске генератора полуфаза вместо заземления пойдет через шину PE на корпуса ваших бытовых приборов, а так не далеко до беды.

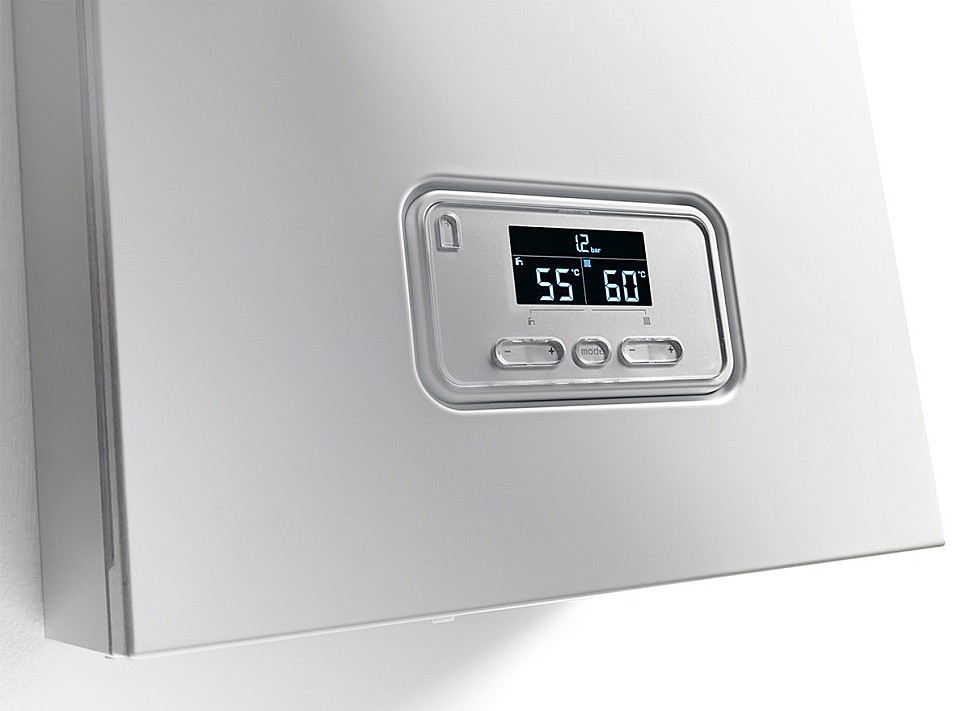

А если от генератора не работает газовый котел?

Установите перед котлом стабилизатор Штиль серии IS. Мощность подберите исходя из требуемой.

А вообще, генератор подключается до или после стабилизаторов напряжения?

Если речь идёт о вводных мощных стабилизаторах, то лучше подключать генератор в цепь после стабилизаторов.

А можно заземлять нейтраль инверторного генератора?

Заземлять один из выводов инверторного генератора можно только убедившись в том, что производитель разрешает подобное (а это не так просто сделать). Часто заземлять нельзя, тогда при любой схеме заземления используем вторую схему подключения генератора, и у нас получится IT.

А если у меня инверторный генератор и фазозависимый котел? А занулить генератор нельзя?

Тогда используем разделительный трансформатор для вашего котла, например, Baxi Balance 250.

Спасибо за внимание к данному вопросу! :)
