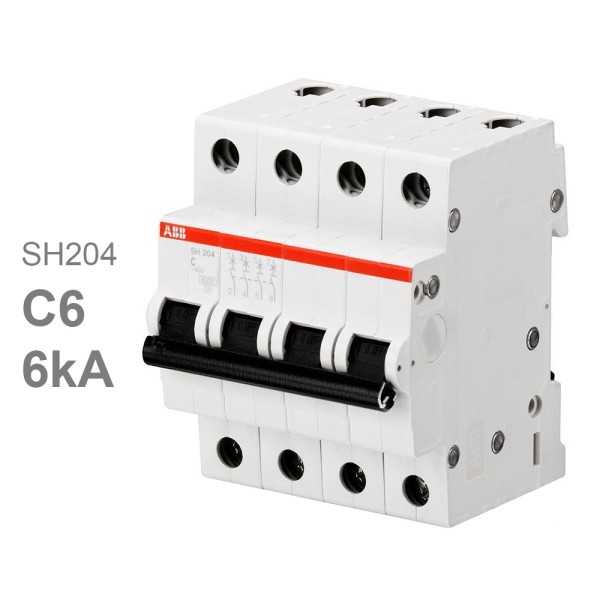

Автоматический выключатель ABB SH204 C6 2CDS214001R0064
Автоматический выключатель ABB SH204 C6 2CDS214001R0064 — это 4-полюсный модульный автоматический выключатель, предназначенный для защиты электрических цепей от перегрузки и короткого замыкания в трёхфазных системах с нейтралью. Данная модель относится к серии ABB SH200, отличающейся высокой надёжностью, точностью характеристик и простотой монтажа. Автомат подходит для применения в жилых, коммерческих и промышленных объектах, где требуется защита с невысоким номинальным током.
Технические характеристики:
- Серия: ABB SH200
- Модель: SH204 C6
- Тип тока: переменный (AC)
- Номинальный ток (In): 6 А
- Характеристика отключения: C (отключение при токах 5–10 × In)
- Количество полюсов: 4 (три фазы + нейтраль)
- Номинальное напряжение: до 400/415 В
- Отключающая способность: 6 кА (по стандарту EN/IEC 60898-1)
- Частота сети: 50/60 Гц
- Монтаж: на стандартную DIN-рейку (35 мм)
- Ширина: 4 модуля (1 модуль = 17,5 мм)
- Механическая износостойкость: ≥ 20 000 циклов
- Электрическая износостойкость: ≥ 10 000 циклов
Функциональные особенности:
- Обеспечивает защиту от:
- Перегрузки (длительное превышение допустимого тока)
- Короткого замыкания (резкое превышение тока, угрожающее безопасности)
- Характеристика тип C идеально подходит для цепей с умеренными пусковыми токами, таких как освещение, электромагнитные клапаны, электронное оборудование и бытовая техника.
- Визуальный индикатор положения контактов (вкл./выкл.).
- Двойные клеммы для подключения как кабеля, так и гребёнчатой шины.
- Совместим с аксессуарами ABB: расцепители минимального/максимального напряжения, вспомогательные контакты и т.д.
Преимущества:
- Безопасность: обеспечивает высокую степень защиты людей и оборудования.
- Надёжность: качественные компоненты и соответствие международным стандартам (IEC/EN 60898-1).
- Простота монтажа: быстрое и удобное крепление на DIN-рейку.
- Компактность: занимает всего 4 модуля в распределительном щите.
- Универсальность: подходит как для жилых, так и для промышленных применений.
- Длительный срок службы: высокая механическая и электрическая износостойкость.
Области применения:
- Распределительные щиты в квартирах и частных домах
- Офисные и коммерческие здания
- Лабораторные и медицинские помещения
- Слаботочные цепи, системы сигнализации и автоматики
- Электроустановки с ограничением мощности потребления
Автоматический выключатель ABB SH204 C6 2CDS214001R0064 — это надёжное и компактное решение для защиты цепей с малой нагрузкой в трехфазных системах. Благодаря характеристике типа C и высокому качеству исполнения, данный выключатель обеспечивает стабильную работу электрических систем и высокий уровень электробезопасности.
